Подробно
Описание

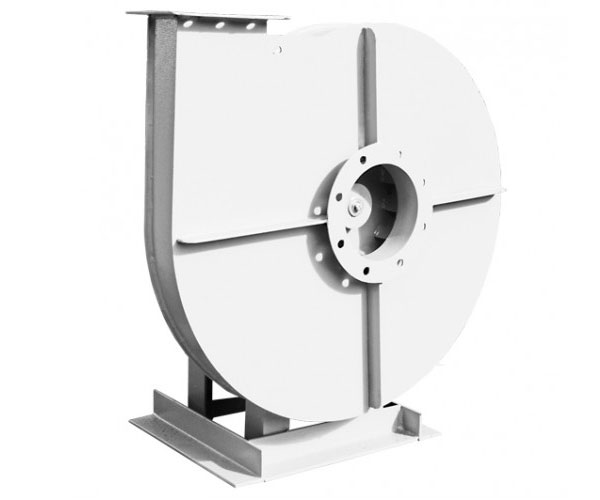

Вентилятор радиальный высокого давления ВР 140-15 — 12 типоразмеров, 58 вариантов исполнения и двигателя. Стоимость рассчитывается в блоке «Подбор и заказ»: выберите типоразмер, двигатель и исполнение.
Назначение
Радиальный вентилятор высокого давления. Применяется в системах, где сопротивление сети особенно велико: длинные трассы, батареи фильтров, установки газоочистки.
Вентиляторы взрывозащищённого исполнения сертифицированы: соответствие требованиям ТР ТС № 012/2011;
Варианты материального исполнения: общепромышленное, теплостойкое, коррозионностойкое, взрывозащищённое, взрывозащищённое коррозионностойкое;
Назначение: системы вентиляции, технологические установки
Количество лопаток рабочего колеса: 12;
Конструктивное исполнение лопаток рабочего колеса: загнутые назад;
Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания.
Технические характеристики
Всего в серии 30 исполнений по 17 типоразмерам. Данные приведены по техническому описанию завода-изготовителя.
Типоразмер
Скорость вращения, об/мин
Номинальная мощность, кВт
Номинальный ток при 380 В (50 Гц), А
Тип электродвигателя
Производительность Q min, м³/с
Производительность Q max, м³/с
Полное давление Pv min, Па (ρ = 1,2 кг/м³)
Полное давление Pv max, Па (ρ = 1,2 кг/м³)
Масса вентилятора, кг
Виброизоляторы: марка
Виброизоляторы: количество
Виброизоляторы Ex: марка
Виброизоляторы Ex: количество
ВР 140-15-4, исп. 1
3 000
0,75
1,8
71А2
0,08
0,21
2100
3100
56
ДО-39
4
ВР 202
4
ВР 140-15-4,5, исп. 1
3 000
1,5
3,5
80А2
0,12
0,3
2800
4000
75
ДО-39
4
ВР 202
4
ВР 140-15-5, исп. 1
1 500
0,37
1,12
63В4
0,08
0,20
800
1200
68
ДО-40
4
ВР 203
4
3 000
2,2
4,9
80В2
0,16
0,41
3300
5000
80
ДО-40
4
ВР 203
4
ВР 140-15-5, исп. 5
2 000
0,75
2,0
71В4
0,11
0,30
1650
2500
110
ДО-40
6
ВР 203
6
2 500
1,5
3,7
80В4
0,14
0,36
2600
3850
115
ДО-40
6
ВР 203
6
ВР 140-15-5,6, исп. 1
1 500
0,55
1,6
71А4
0,11
0,29
1000
1550
115
ДО-41
4
ВР 203
6
3 000
4,0
8,2
100S2
0,23
0,6
4300
6400
140
ДО-41
4
ВР 203
6
ВР 140-15-6,3, исп. 1
1 500
1,1
2,9
80А4
0,16
0,41
1300
1850
96
ДО-41
4
ВР 203
6
3 000
7,5
14,9
112М2
0,32
0,85
5500
8200
125
ДО-41
4
ВР 203
8
ВР 140-15-6,3, исп. 3
1 500
1,1
2,9
80А4
0,16
0,41
1300
1850
145
ДО-41
4
ВР 203
6
3 000
7,5
14,9
112М2
0,32
0,85
5500
8200
170
ДО-41
4
ВР 203
8
ВР 140-15-6,3, исп. 5
2 000
3,0
6,8
100S4
0,23
0,6
2650
3950
170
ДО-42
6
ВР 203
8
2 500
5,5
11,1
100L2
0,28
0,74
4100
6350
185
ДО-42
6
ВР 203
10
ВР 140-15-7,1, исп. 1
1 500
2,2
5,1
90L4
0,22
0,6
1700
2550
115
ДО-41
4
ВР 203
8
3 000
15,0
28,6
160S2
0,47
1,25
7050
10900
210
ДО-42
4
ВР 203
8
ВР 140-15-8, исп. 1
1 500
3,0
6,8
100S4
0,32
0,85
2125
3250
175
ДО-42
4
ВР 203
6
3 000
30,0
55,4
180М2
0,66
1,8
9000
13900
345
ДО-42
8
ВР 203
10
ВР 140-15-8, исп. 5
2 000
11,0
22,5
132М4
0,46
1,2
4200
6500
245
ДО-42
8
ВР 203
8
2 500
18,5
34,7
160M2
0,55
1,5
6500
10000
300
ДО-42
10
ВР 203
10
ВР 140-15-9, исп. 1
1 500
7,5
15,6
132S4
0,46
1,22
2700
4150
495
ДО-43
6
ВР 203
8
3 000
55,0
100,0
225М2
0,96
2,5
11500
17500
735
ДО-44
6
ВР 203
10
ВР 140-15-9, исп. 3
1 500
7,5
15,6
132S4
0,46
1,22
2700
4150
575
ДО-43
6
ВР 203
8
3 000
55,0
100,0
225М2
0,96
2,5
11500
17500
820
ДО-44
6
ВР 203
10
ВР 140-15-10, исп. 1
1 500
11,0
22,5
132М4
0,65
1,7
3500
5250
570
ДО-44
4
ВР 203
8
3 000
90,0
160,0
250М2
1,3
3,5
14000
22000
975
ДО-44
4
ВР 204
8
ВР 140-15-10, исп. 5
2 000
30,0
57,6
180М4
0,9
2,3
6500
10000
790
ДО-44
8
ВР 203
10
2 500
55,0
100,0
225М2
1,1
3,0
10200
15500
910
ДО-44
8
ВР 203
12
ВР 140-15-11,2, исп. 1
1 500
18,5
36,3
160М4
0,9
2,4
4300
6600
670
ДО-44
6
ВР 203
10
ВР 140-15-12,5, исп. 1
1 500
30,0
57,6
180М4
1,3
3,3
5500
8300
735
ДО-44
6
ВР 203
8
Масса указана для базового исполнения и меняется при смене типа двигателя и материального исполнения.
Габаритные и присоединительные размеры
Чертежи приведены для всех типоразмеров серии (38 шт.). Выберите типоразмер:

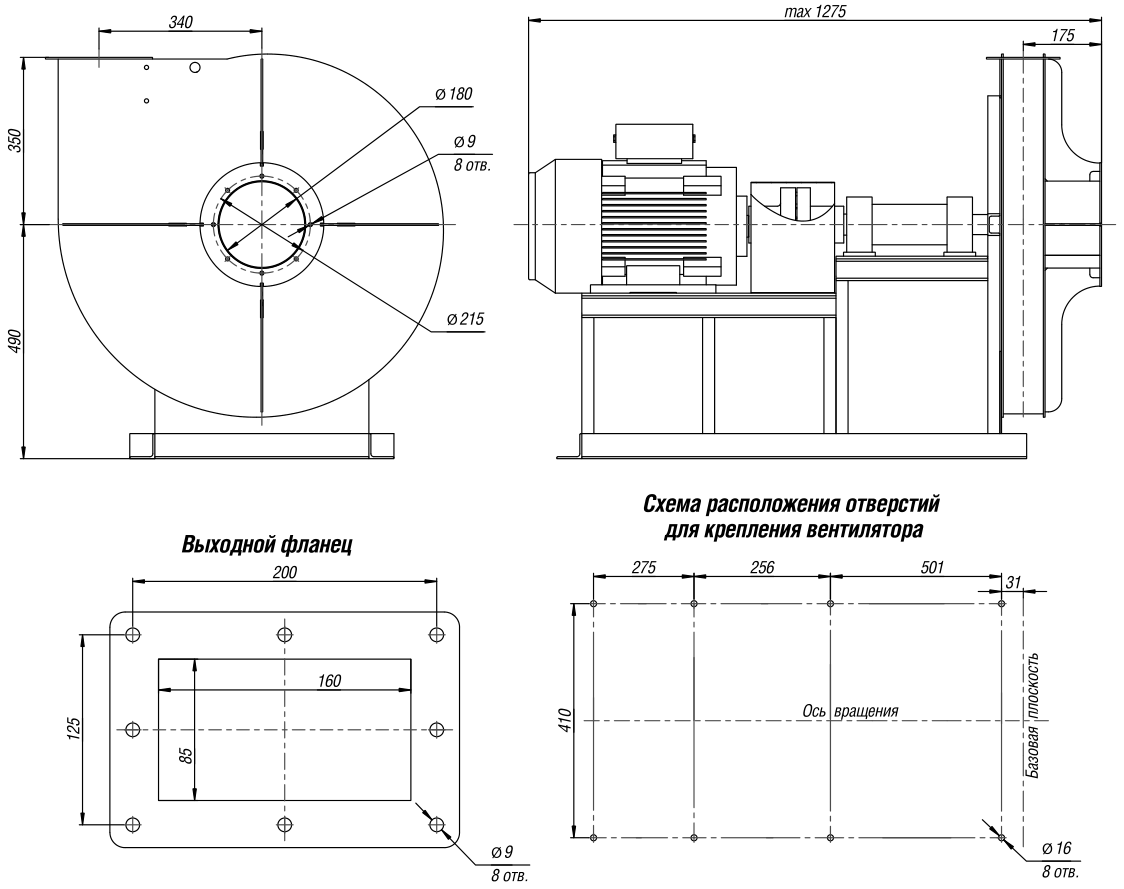

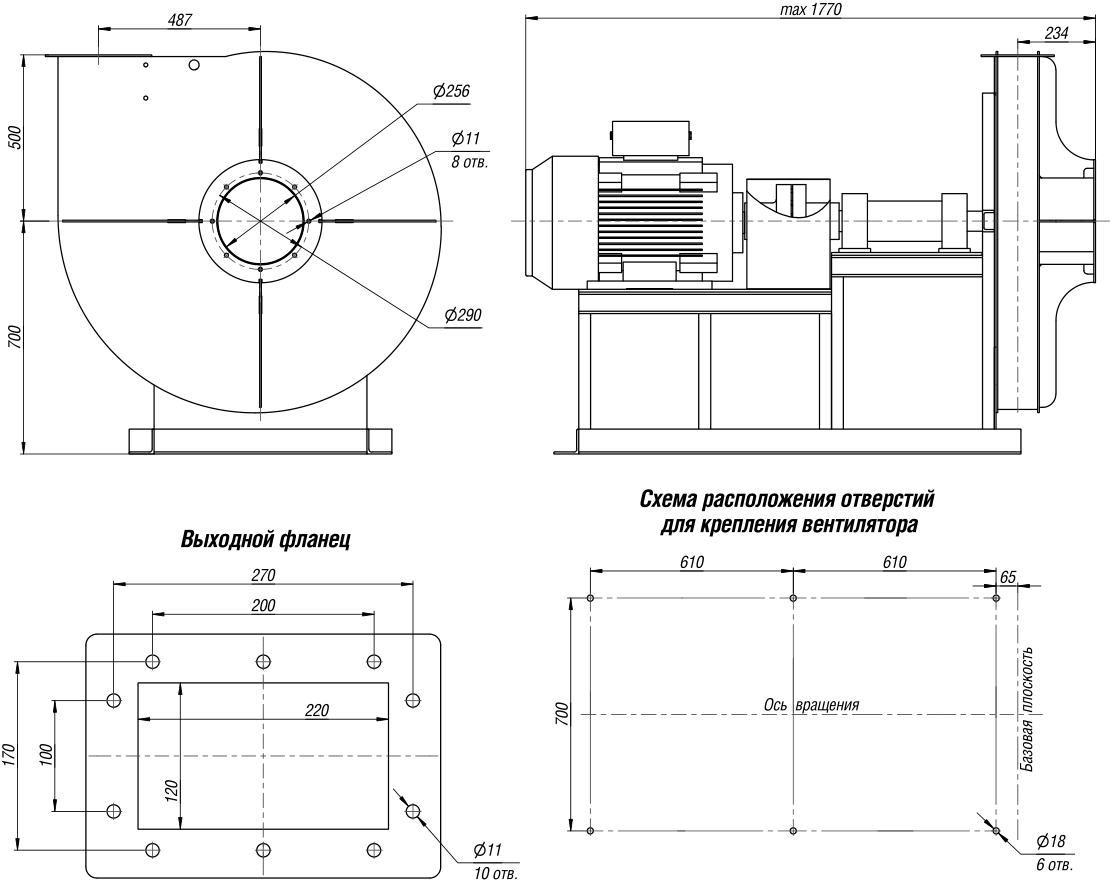

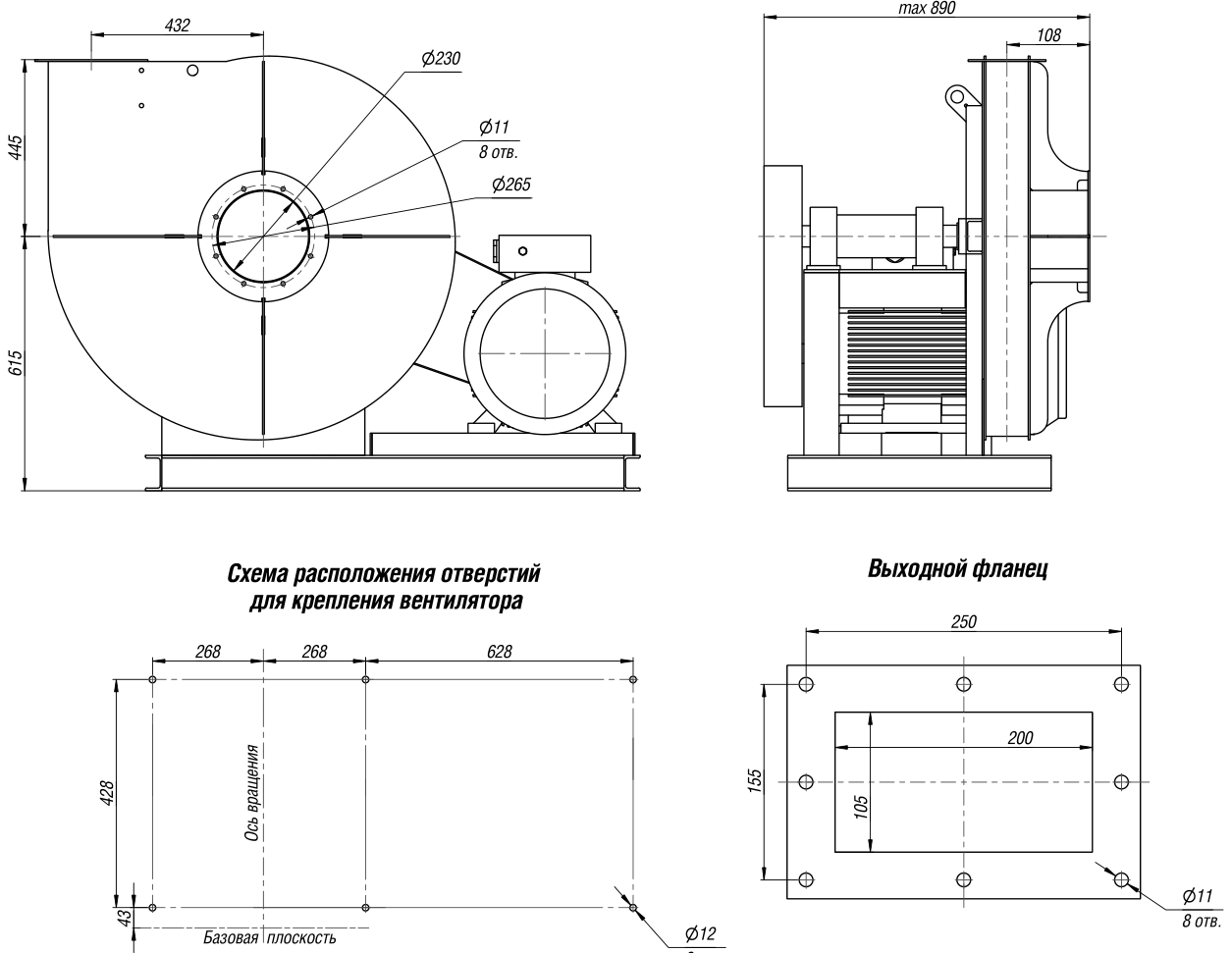

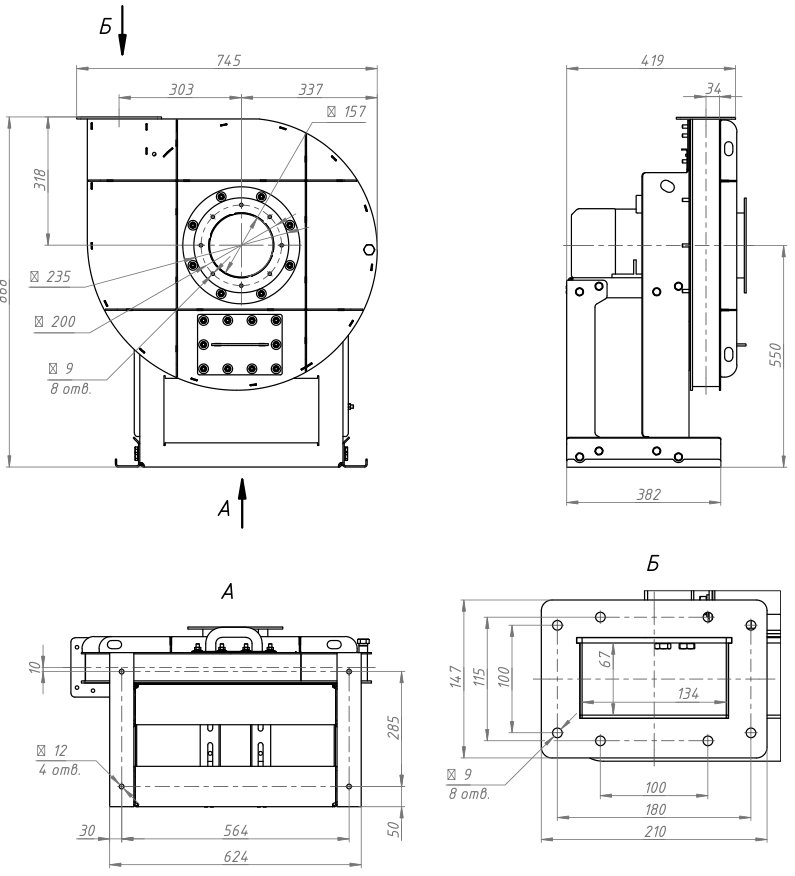

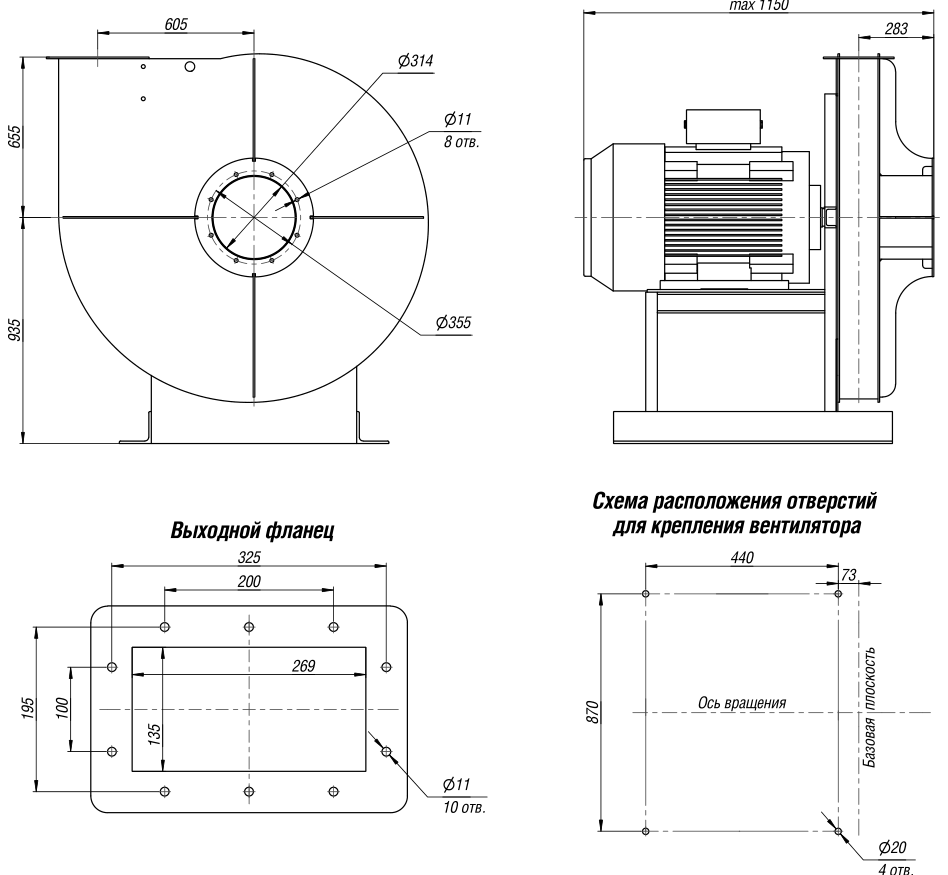

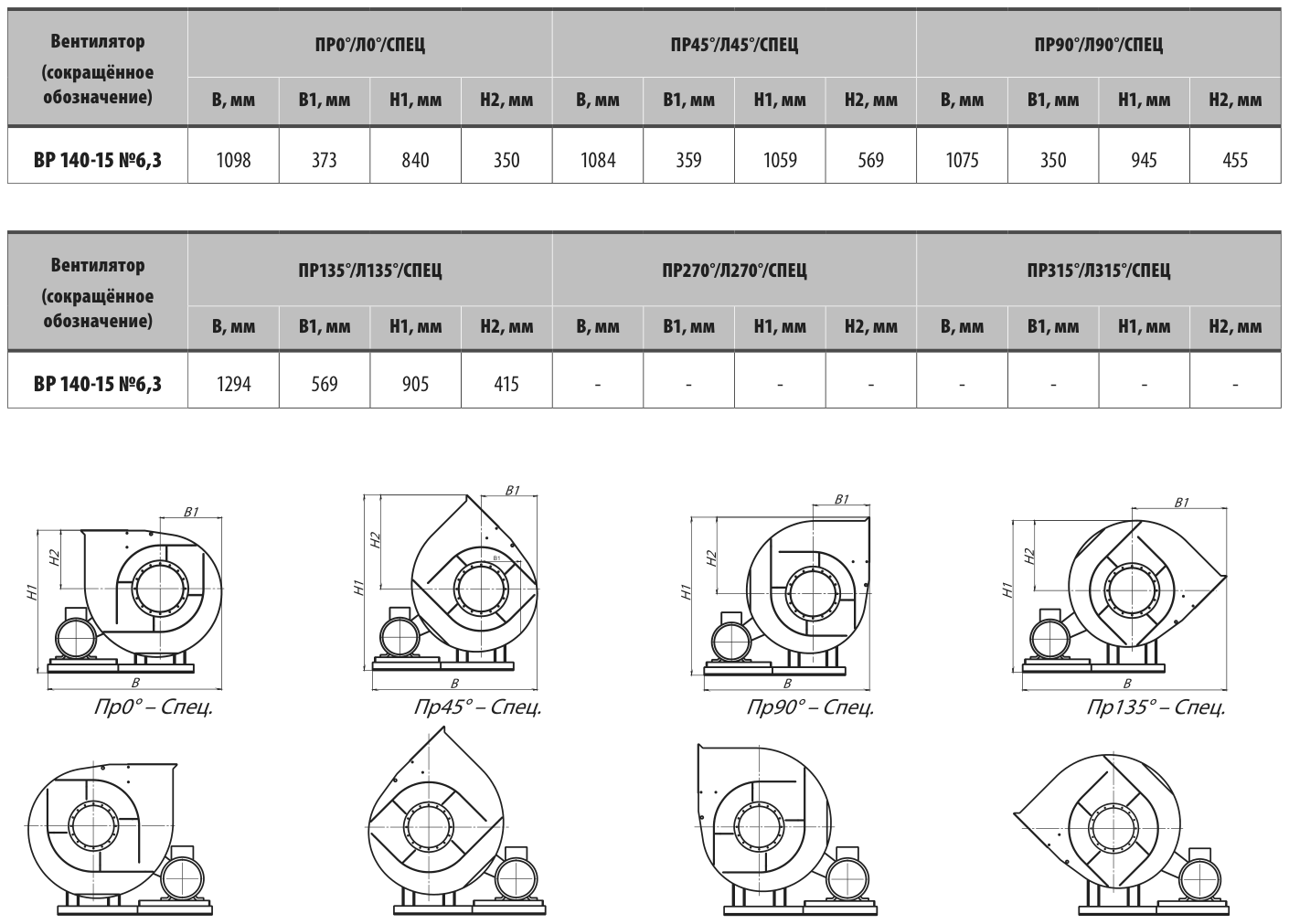

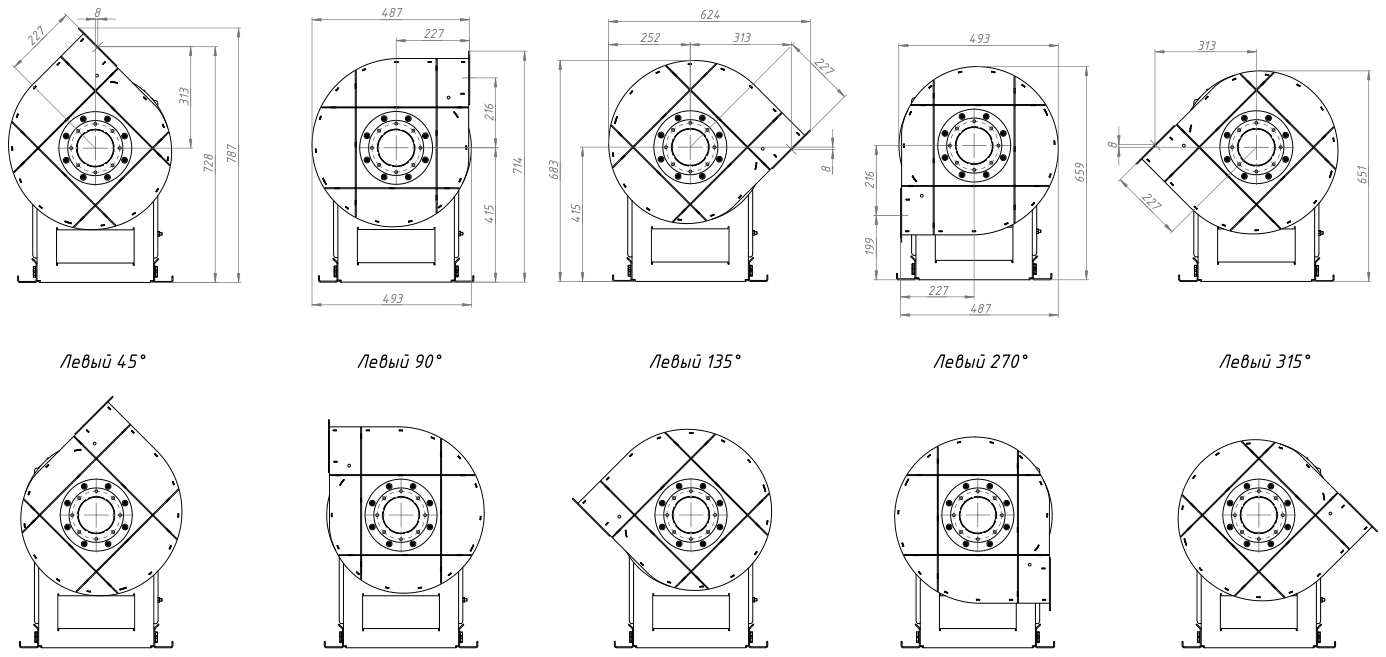

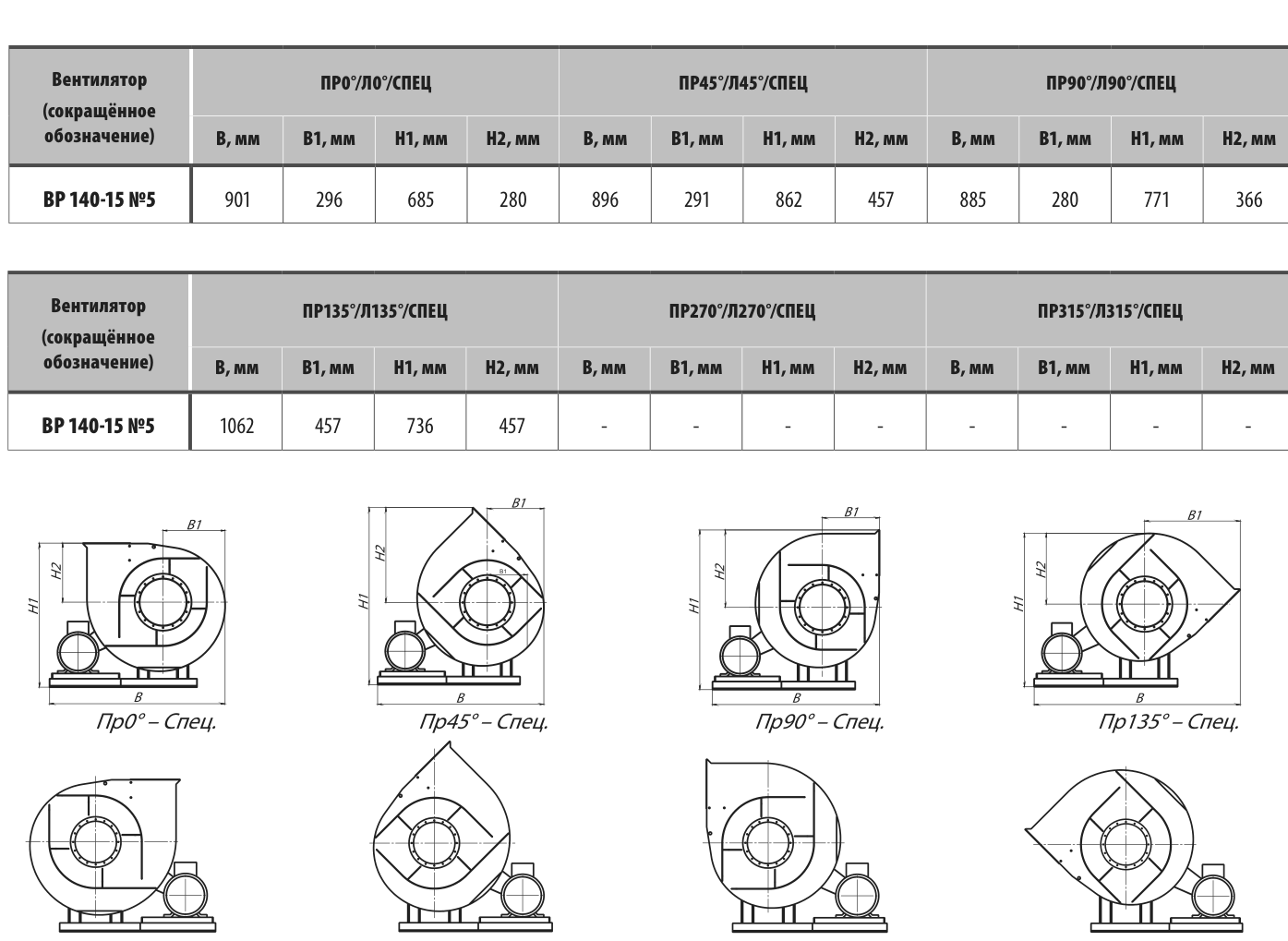

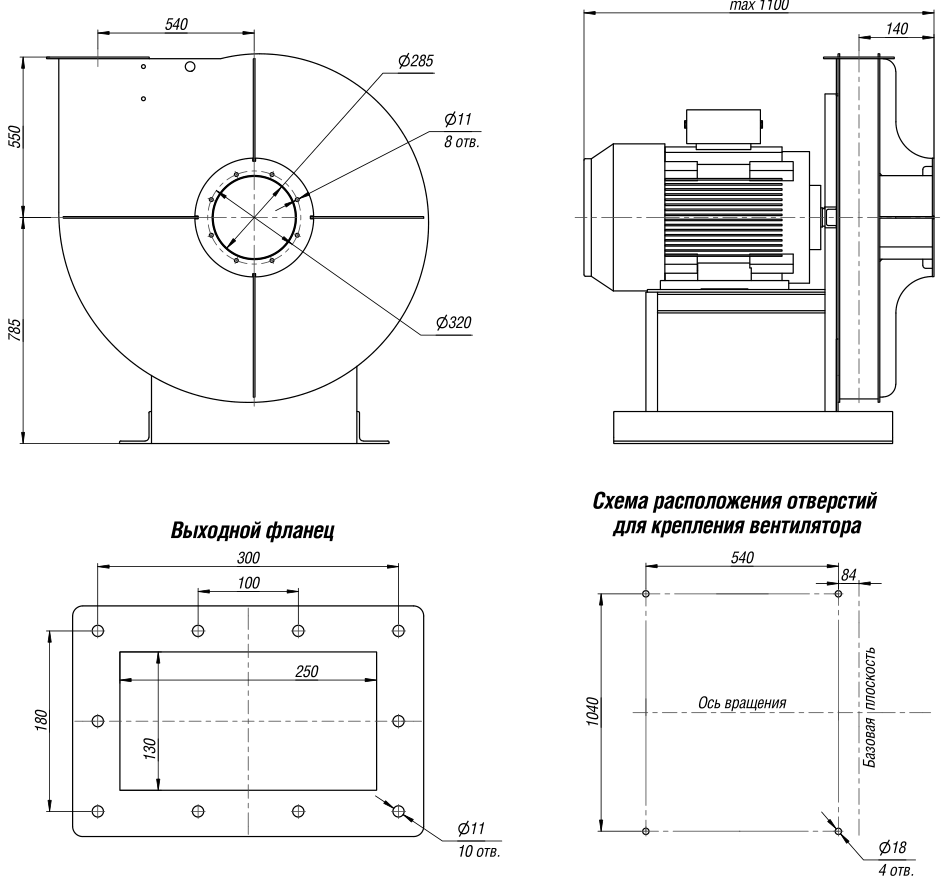

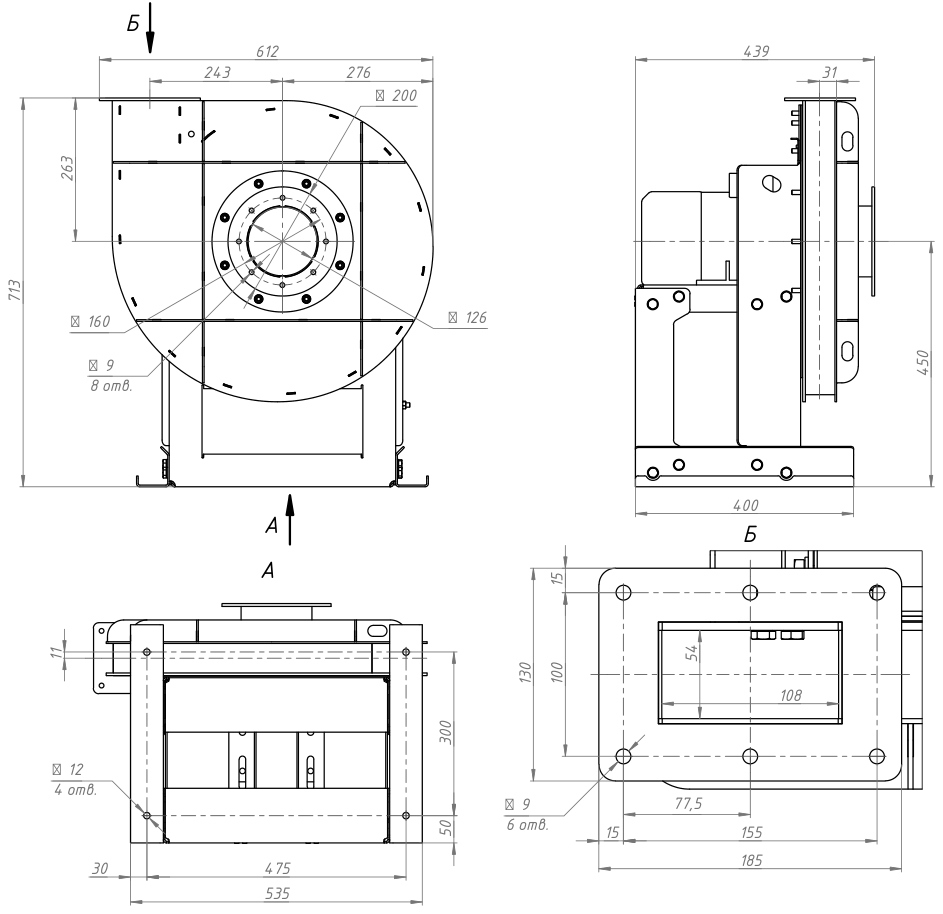

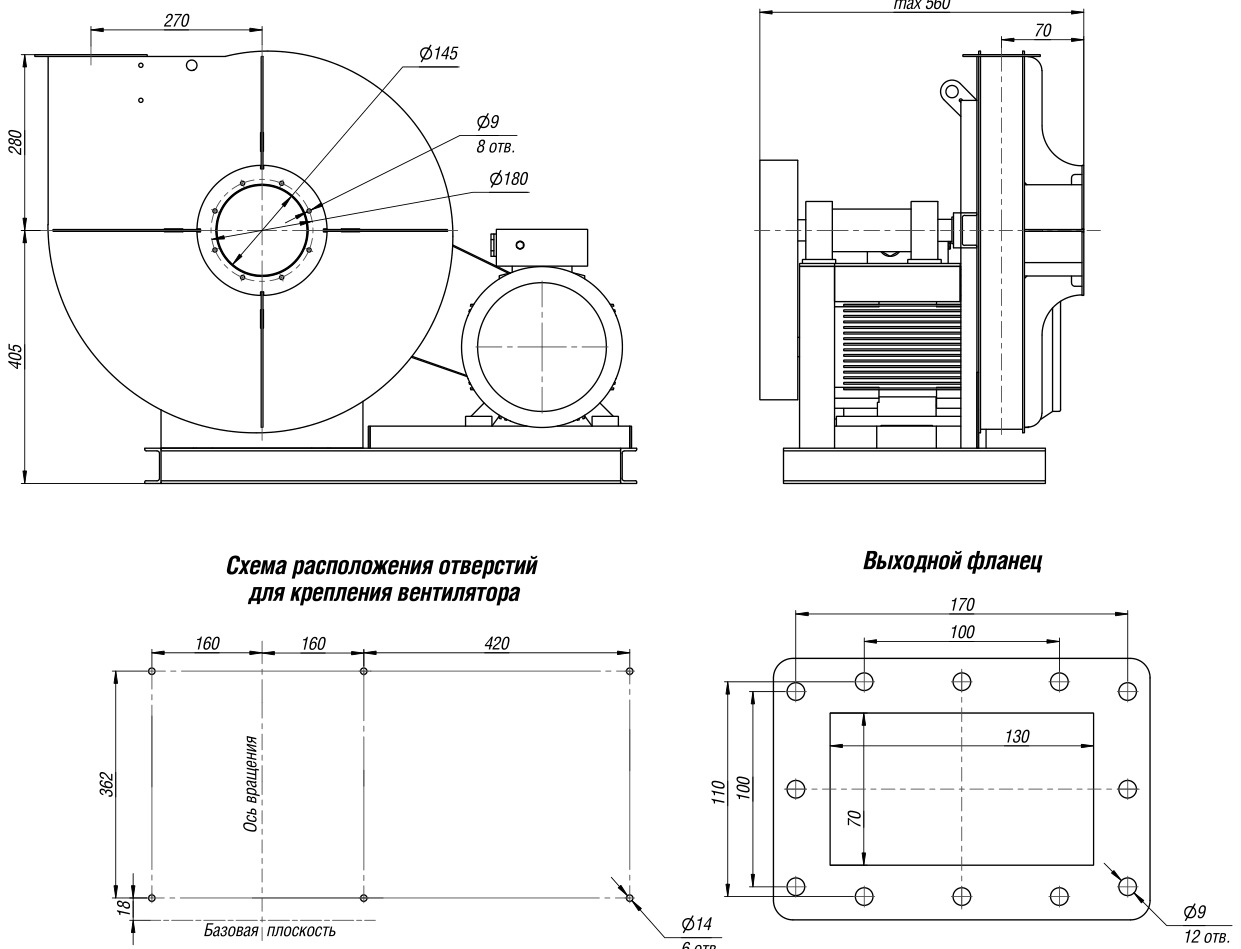

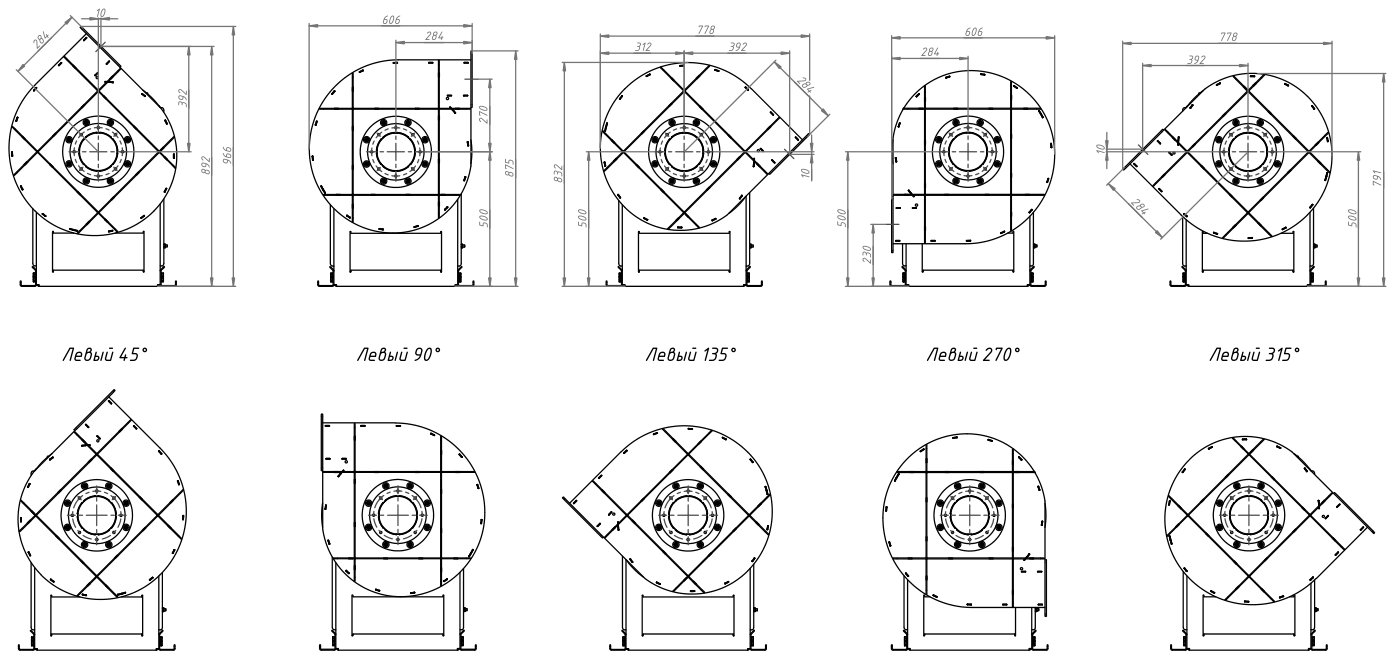

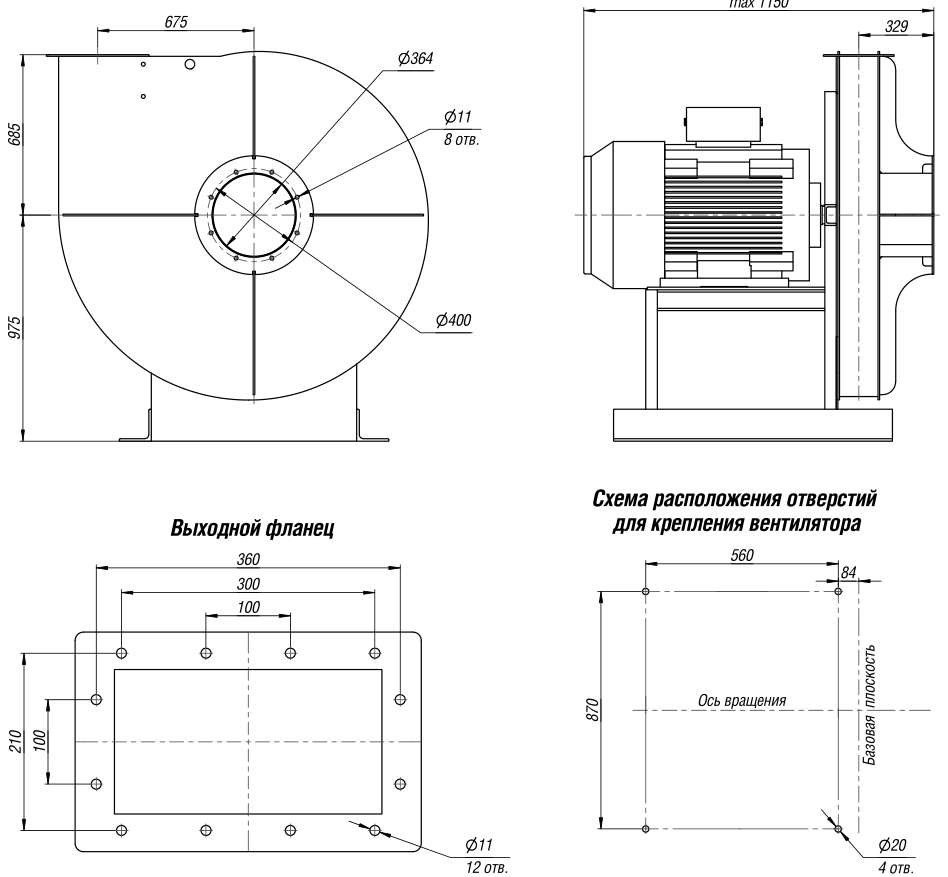

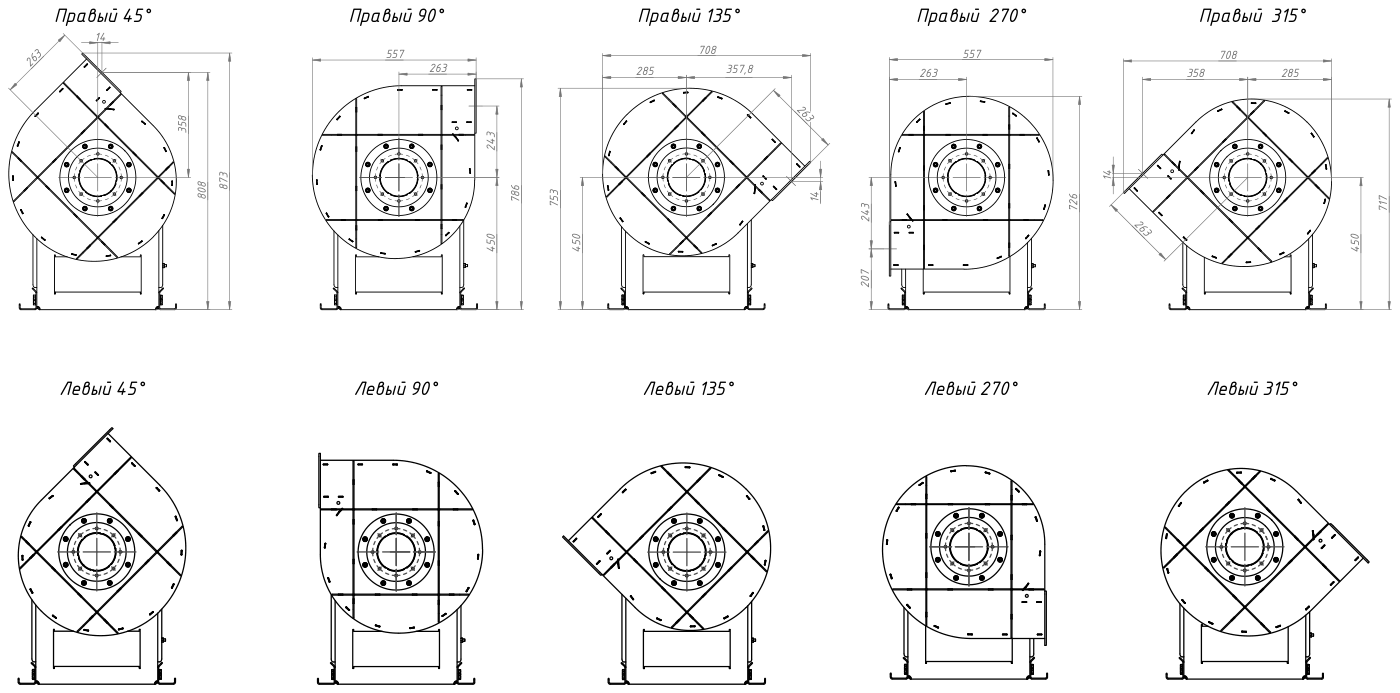

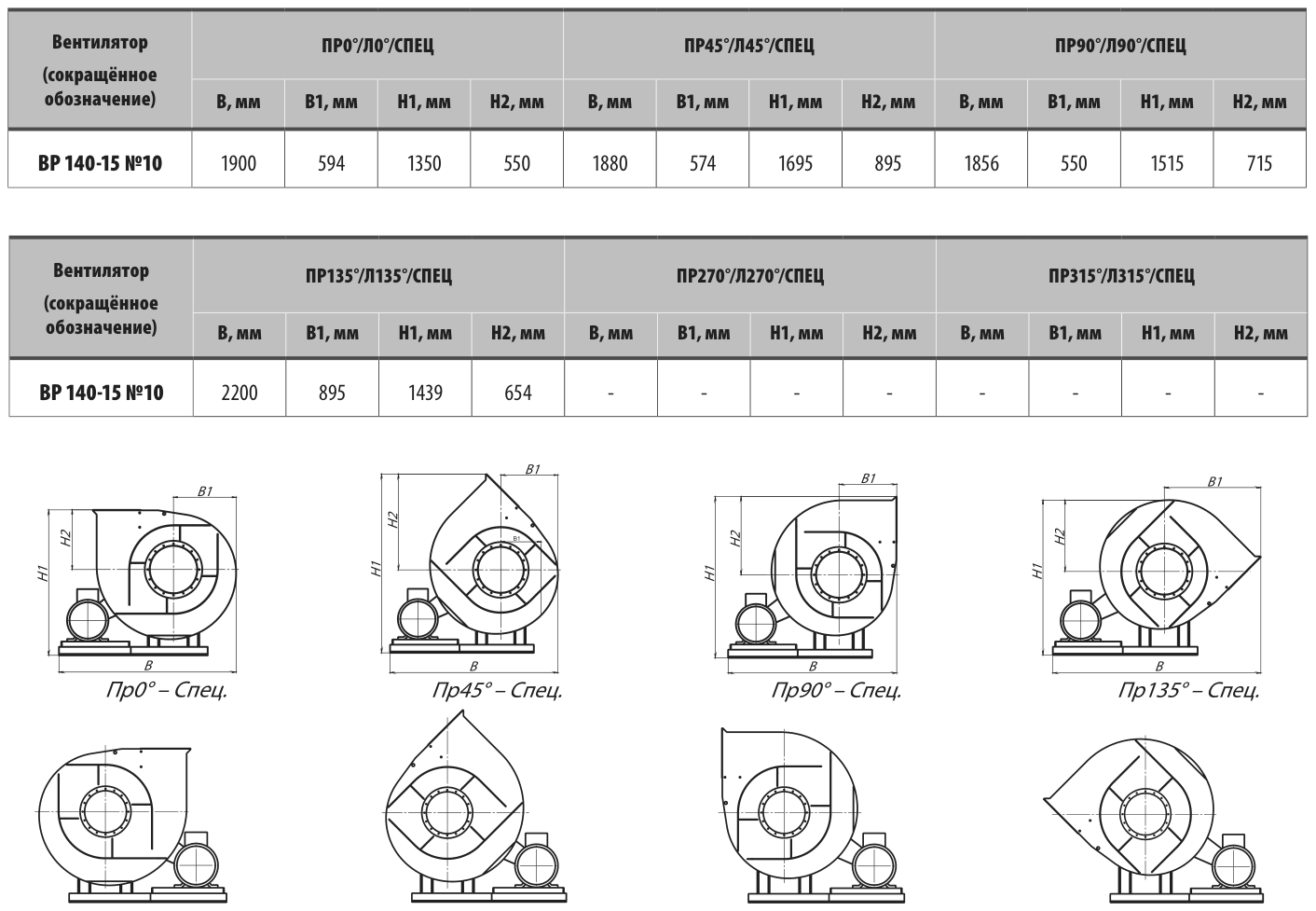

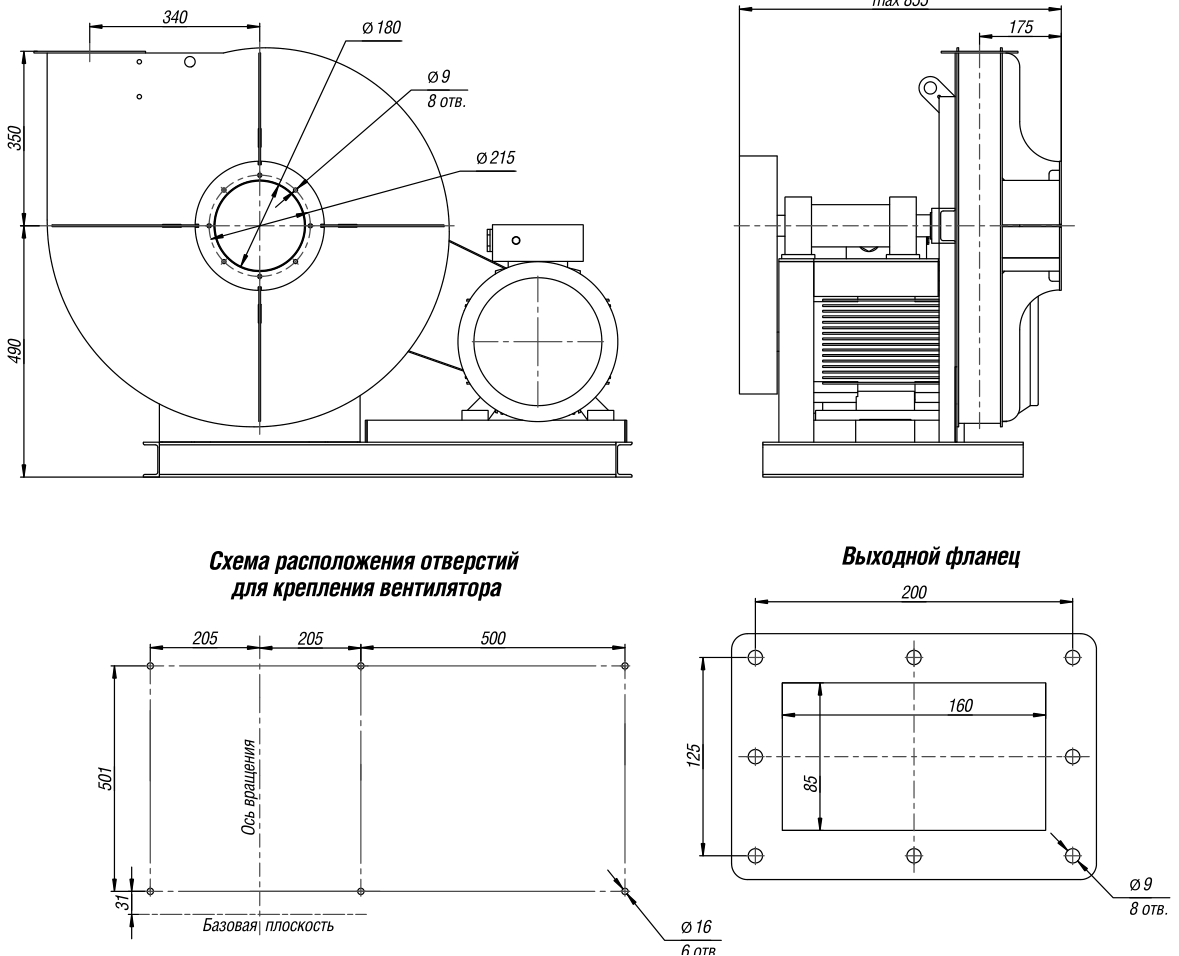

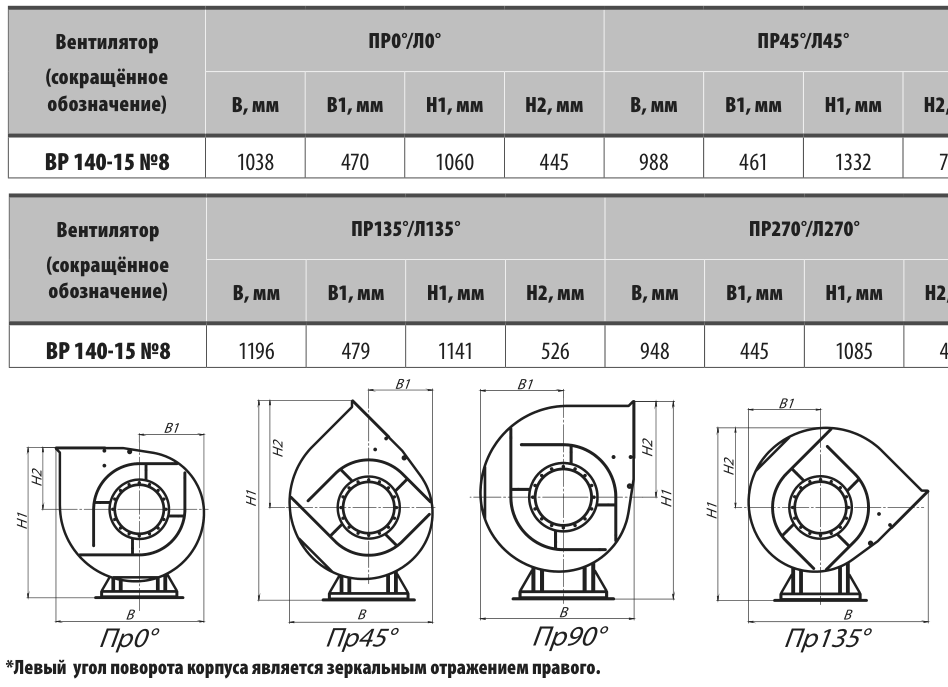

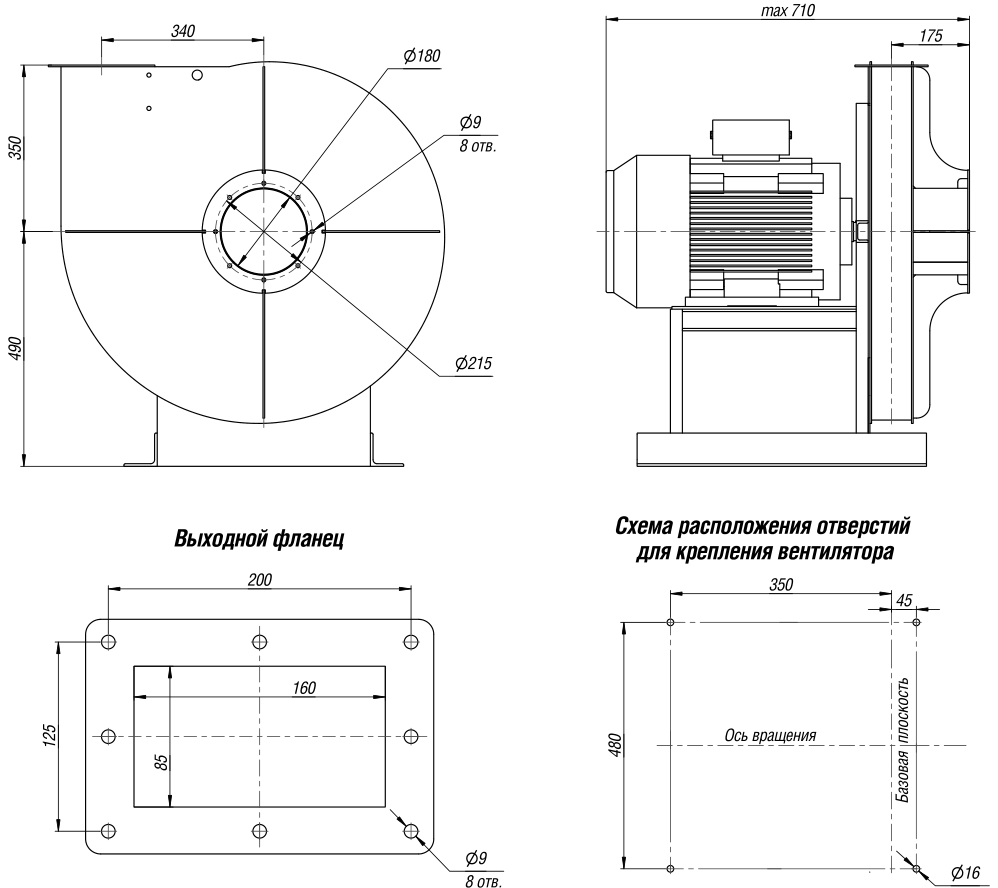

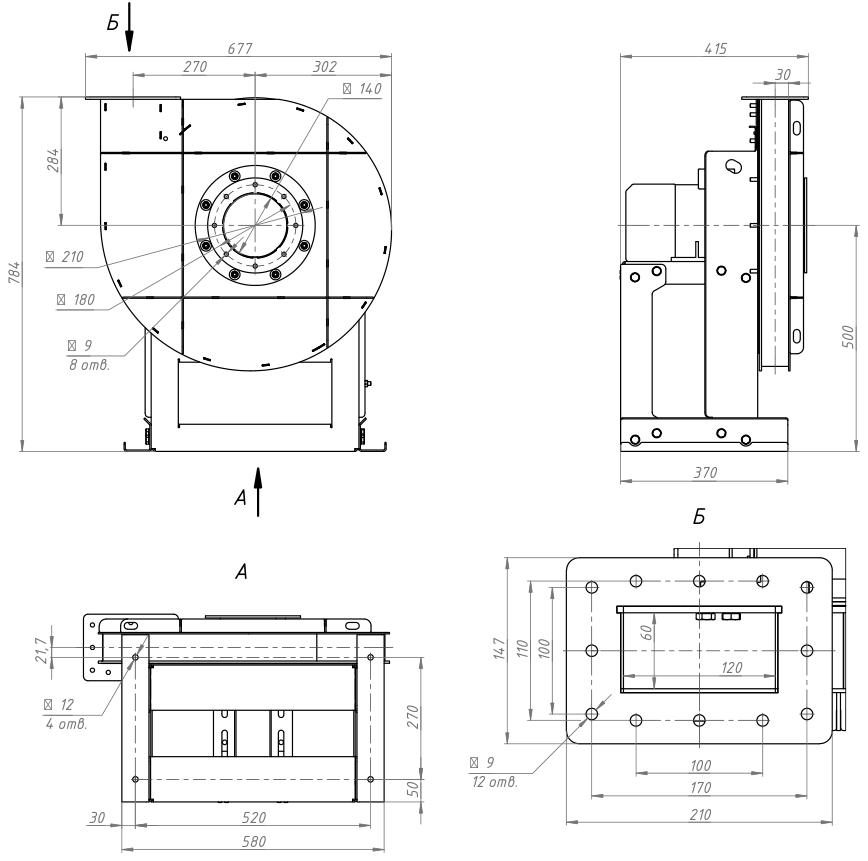

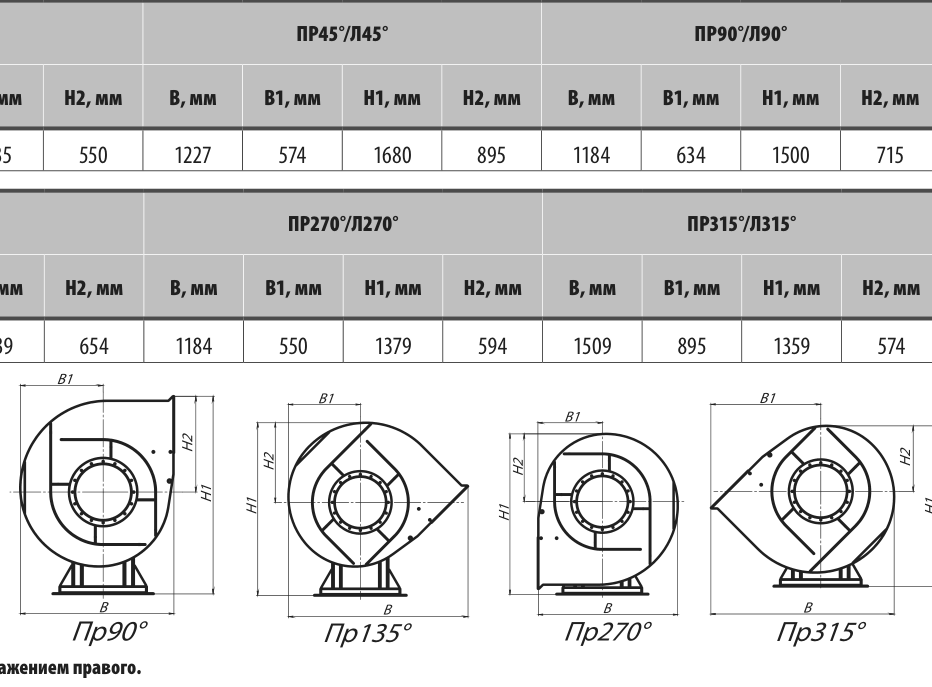

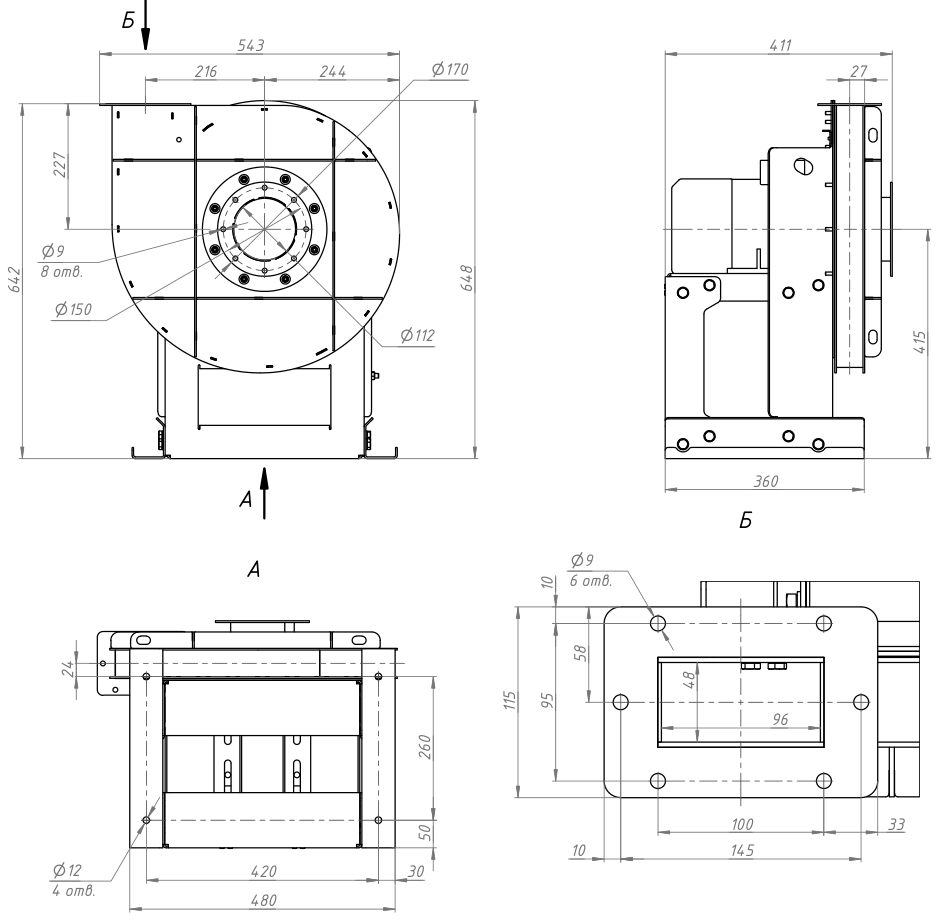

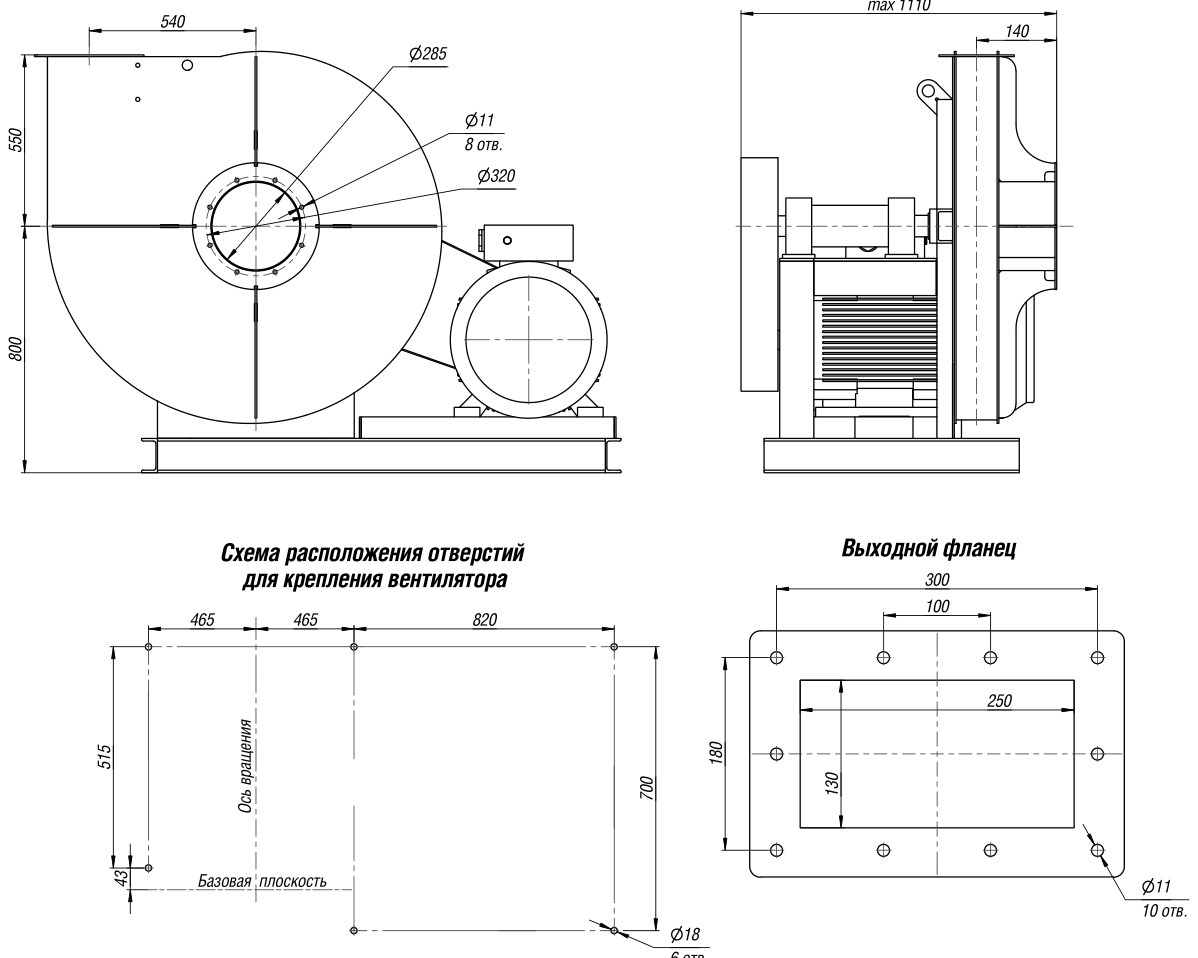

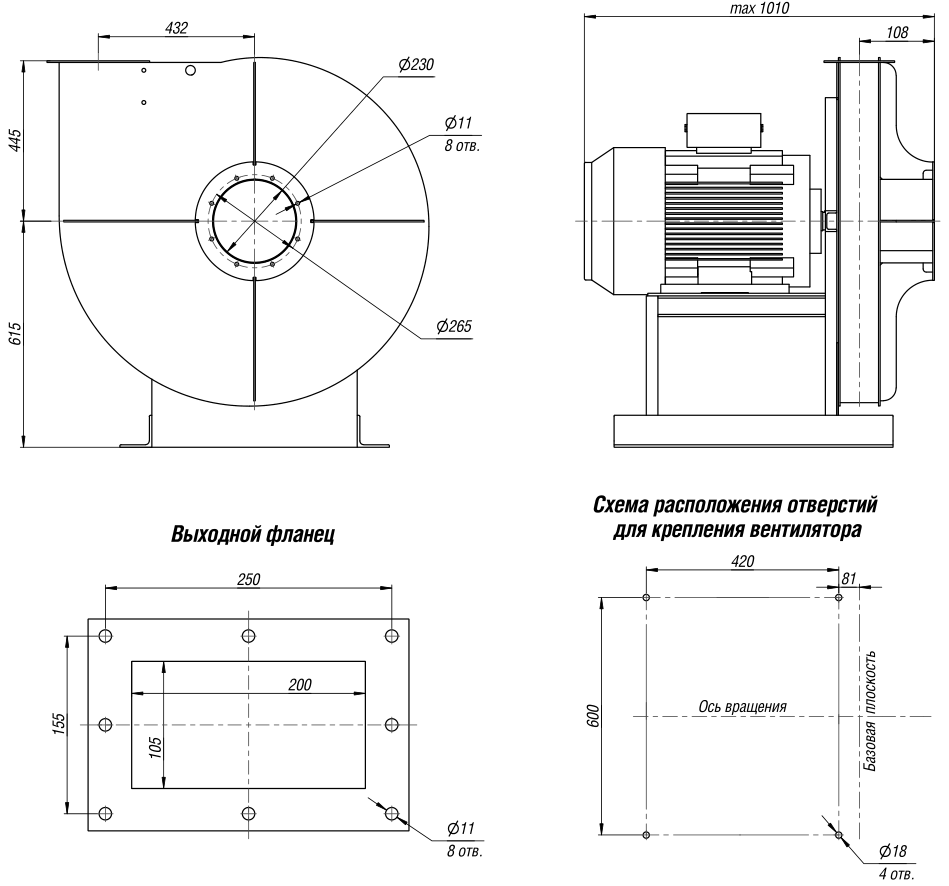

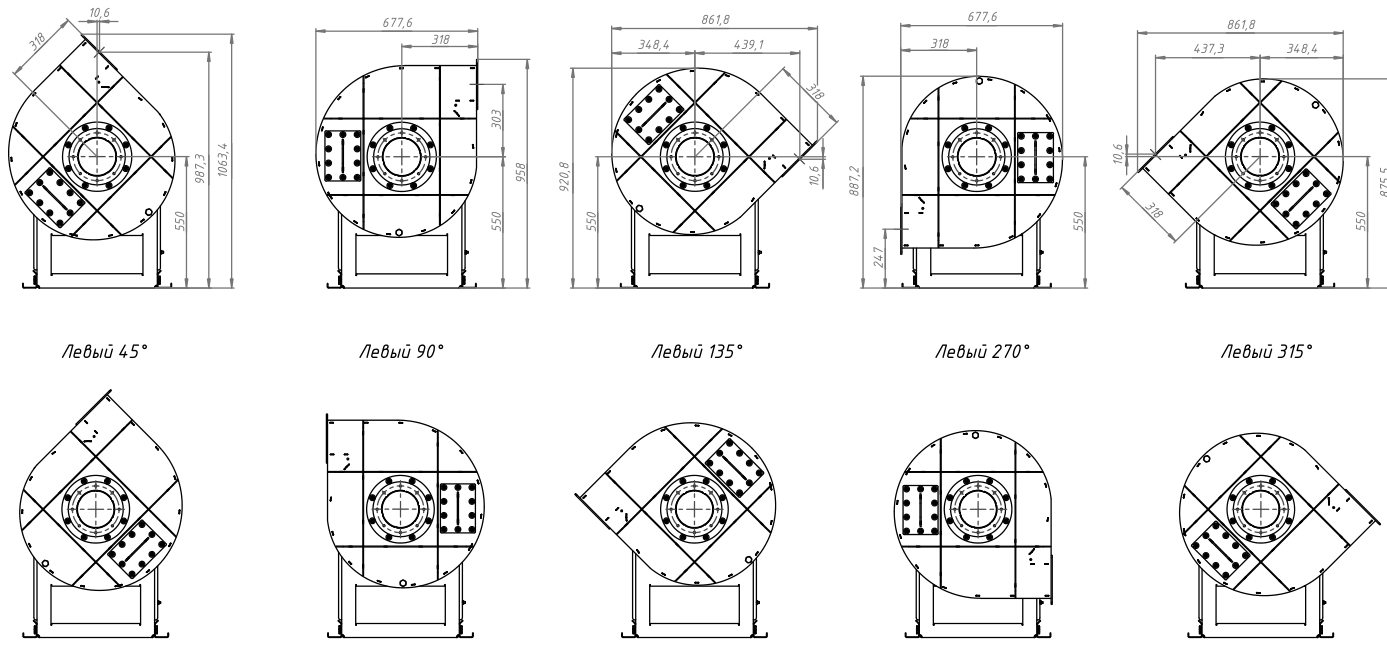

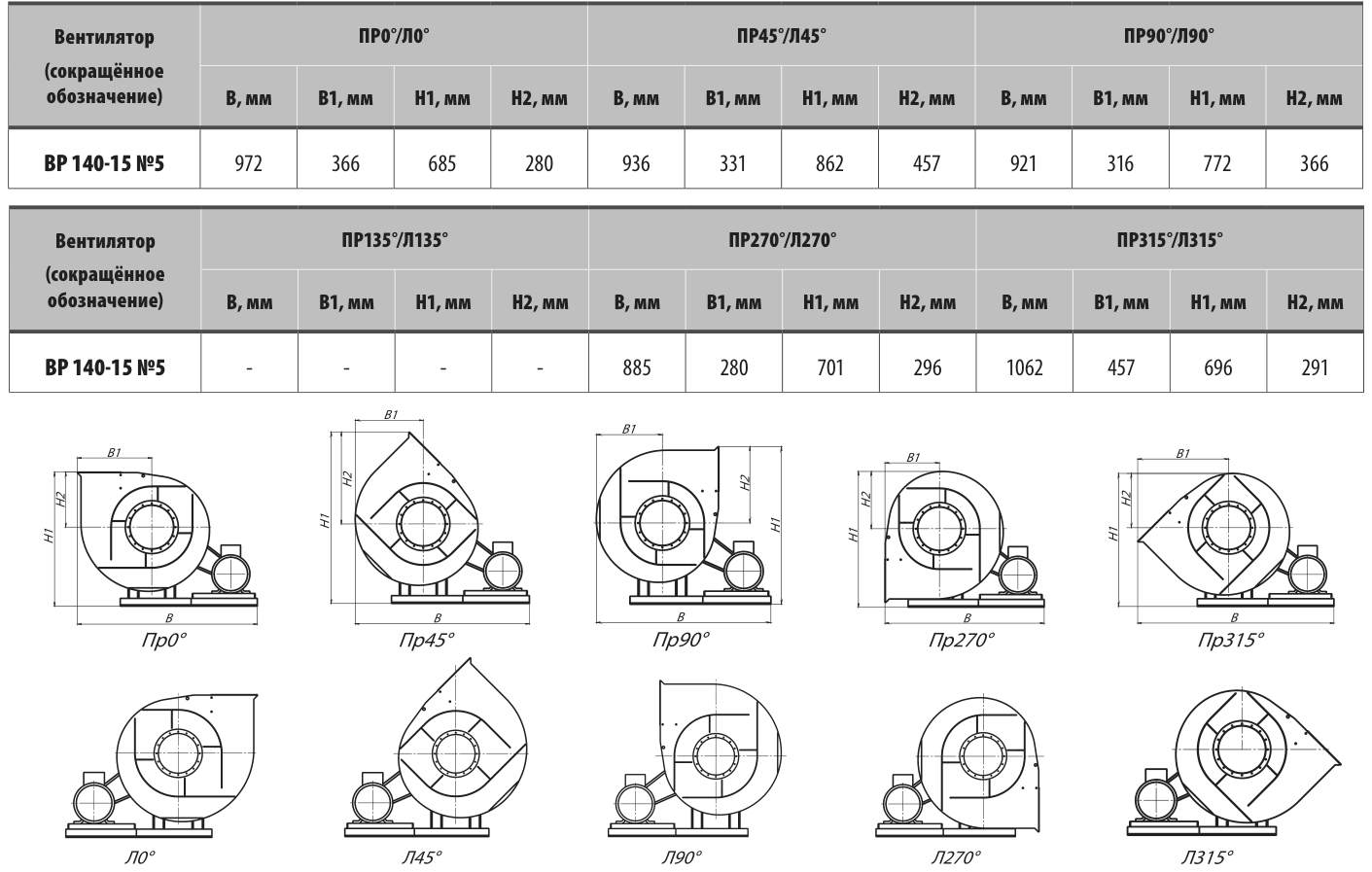

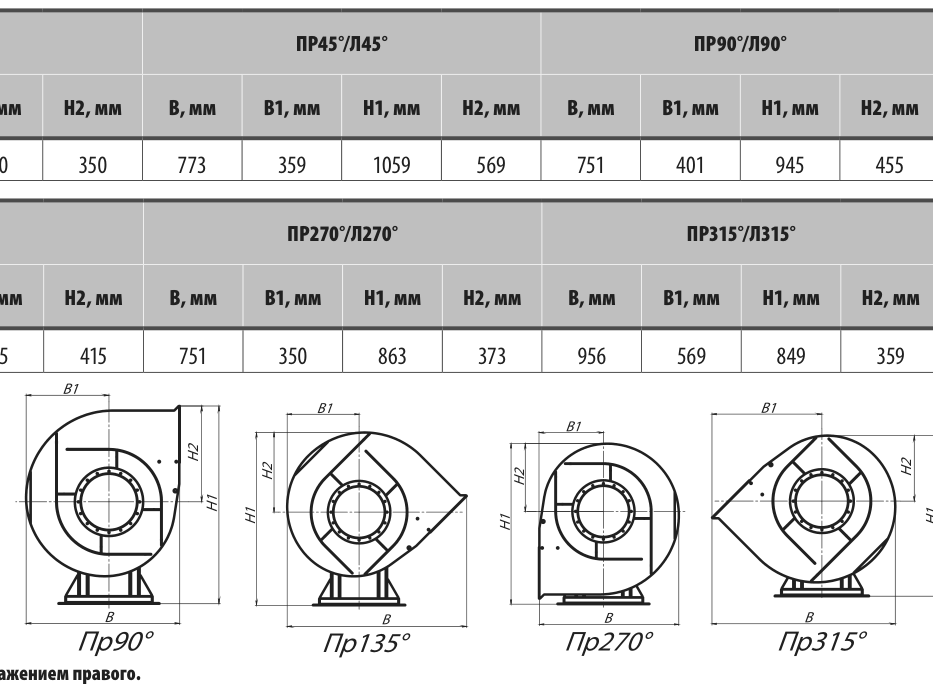

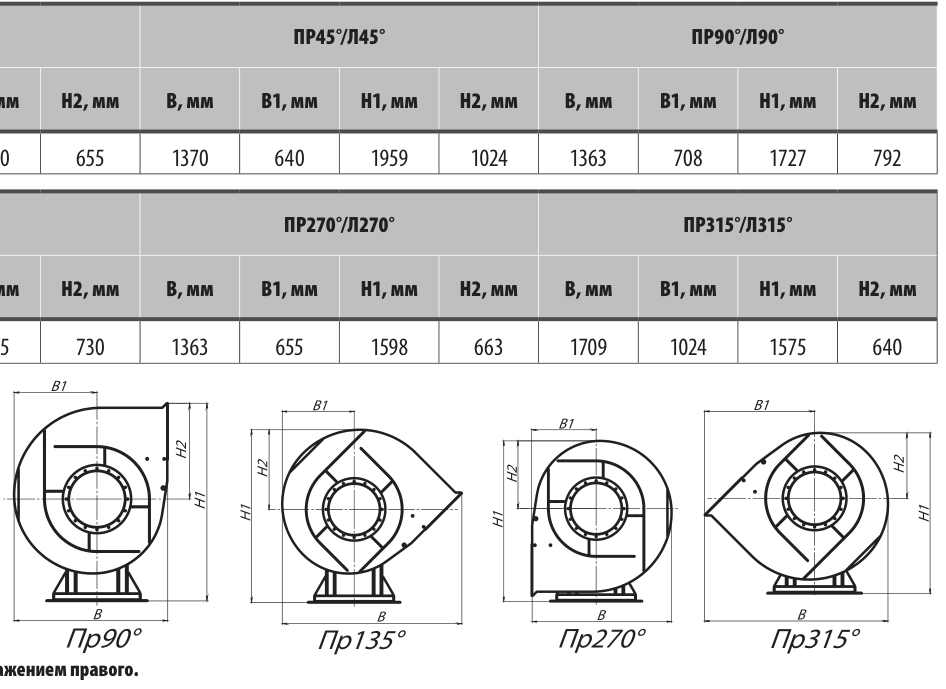

ВР 140-15-4, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 140-15-4, исполнение 1 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 140-15-4,5, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 140-15-4,5, исполнение 1 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 140-15-5, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 140-15-5, исполнение 1 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 140-15-5, исполнение 5 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 140-15-5, исполнение 5, зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 140-15-5, исполнение 5 (спец.), зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 140-15-5,6, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 140-15-5,6, исполнение 1 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 140-15-6,3, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 140-15-6,3, исполнение 1 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 140-15-6,3, исполнение 3 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 140-15-6,3, исполнение 3 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 140-15-6,3, исполнение 5 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 140-15-6,3, исполнение 5, зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 140-15-6,3, исполнение 5 (спец.), зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 140-15-7,1, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 140-15-7,1, исполнение 1 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 140-15-8, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 140-15-8, исполнение 1 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 140-15-8, исполнение 5 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 140-15-8, исполнение 5, зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 140-15-8, исполнение 5 (спец.), зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 140-15-9, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 140-15-9, исполнение 1 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 140-15-9, исполнение 3 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 140-15-9, исполнение 3 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 140-15-10, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 140-15-10, исполнение 1 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 140-15-10, исполнение 5 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 140-15-10, исполнение 5, зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 140-15-10, исполнение 5 (спец.), зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 140-15-11,2, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 140-15-11,2, исполнение 1 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 140-15-12,5, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВР 140-15-12,5, исполнение 1 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Размеры даны в миллиметрах. Высота и присоединительные размеры зависят от габарита электродвигателя и конструктивного исполнения.
Комплектация
Изделие в сбореРабочее колесо, спиральный корпус и электродвигатель на общей раме
Крепёж и виброизоляцияКомплект подбирается под типоразмер и условия монтажа
ДокументыПаспорт изделия, руководство по эксплуатации, сертификаты по запросу
ДополнительноГибкие вставки, монтажные стаканы, преобразователи частоты — по заявке
