Подробно
Описание

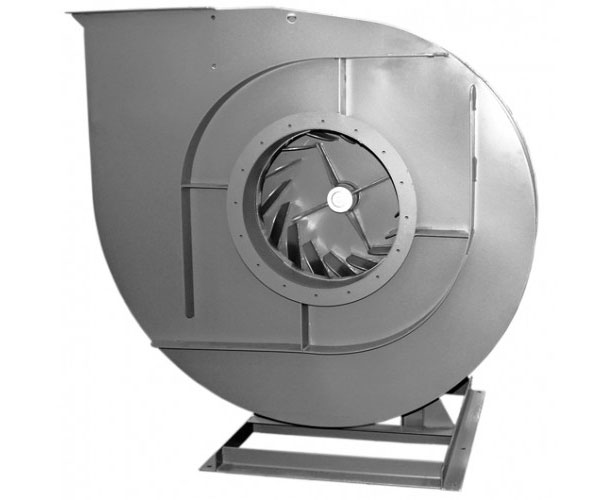

Вентилятор радиальный высокого давления ВЦ 6-20 — 6 типоразмеров, 16 вариантов исполнения и двигателя. Стоимость рассчитывается в блоке «Подбор и заказ»: выберите типоразмер, двигатель и исполнение. Те же машины встречаются под обозначениями ВЦ 5-35, ВЦ 5-45, ВЦ 5-50.
Назначение
Радиальный вентилятор высокого давления для технологических установок и систем с высоким сопротивлением сети. В одну линейку с ним входят ВЦ 5-35, ВЦ 5-45 и ВЦ 5-50.
Конструкция
Основные выпускаемые типоразмеры (номера):
Варианты конструктивного исполнения: исполнение 1, исполнение 3
Вентиляторы взрывозащищённого исполнения сертифицированы: соответствие
Варианты материального исполнения: общепромышленное, теплостойкое,
Технические характеристики
Всего в серии 1 исполнений по 1 типоразмерам. Данные приведены по техническому описанию завода-изготовителя.
Типоразмер
Марка (сокращённое обозначение)
Конструктивное исполнение
Скорость вращения, об/мин
Номинальная мощность, кВт
Номинальный ток при 380 В (50 Гц), А
Тип электродвигателя
Производительность Q min, тыс. м³/ч
Производительность Q max, тыс. м³/ч
Полное давление Pv min, Па (ρ = 1,2 кг/м³)
Полное давление Pv max, Па (ρ = 1,2 кг/м³)
Масса вентилятора, кг
Виброизоляторы: марка
Виброизоляторы: количество
Виброизоляторы Ex: марка
Виброизоляторы Ex: количество
ВЦ 6-20-8, исп. 1
ВЦ 6-20 №8
1
3 000
45,0
82,1
200L2
3,5
9,5
10950
12000
565
ДО-42
6
ВР 203
8
Масса указана для базового исполнения и меняется при смене типа двигателя и материального исполнения.
Габаритные и присоединительные размеры
Чертежи приведены для всех типоразмеров серии (2 шт.). Выберите типоразмер:

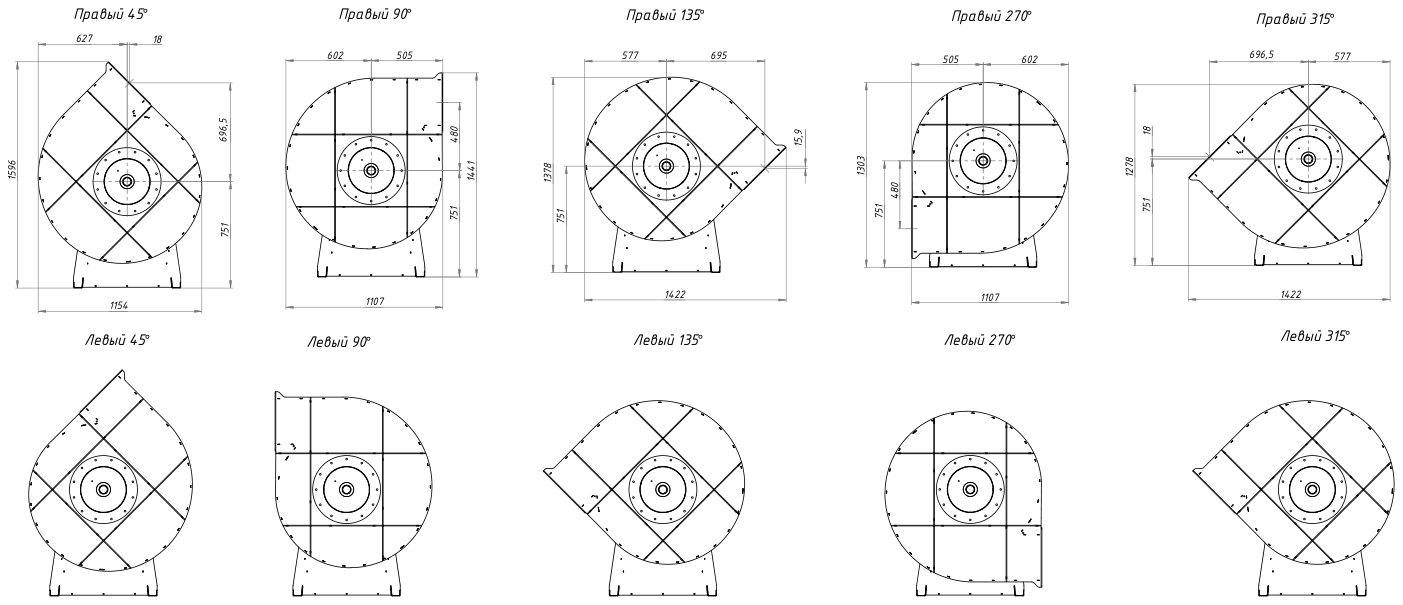

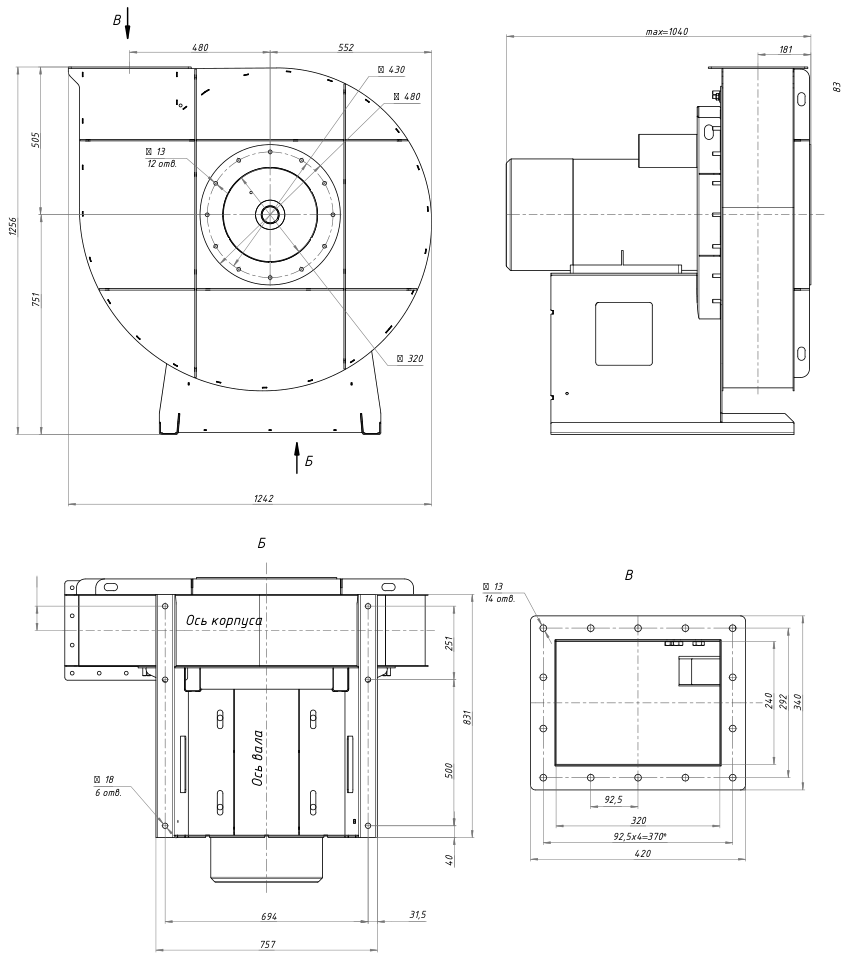

ВЦ 6-20-8, исполнение 1 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВЦ 6-20-8, исполнение 1 зависящие от положения корпуса — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Размеры даны в миллиметрах. Высота и присоединительные размеры зависят от габарита электродвигателя и конструктивного исполнения.
Комплектация
Изделие в сбореРабочее колесо, спиральный корпус и электродвигатель на общей раме
Крепёж и виброизоляцияКомплект подбирается под типоразмер и условия монтажа
ДокументыПаспорт изделия, руководство по эксплуатации, сертификаты по запросу
ДополнительноГибкие вставки, монтажные стаканы, преобразователи частоты — по заявке
