Описание

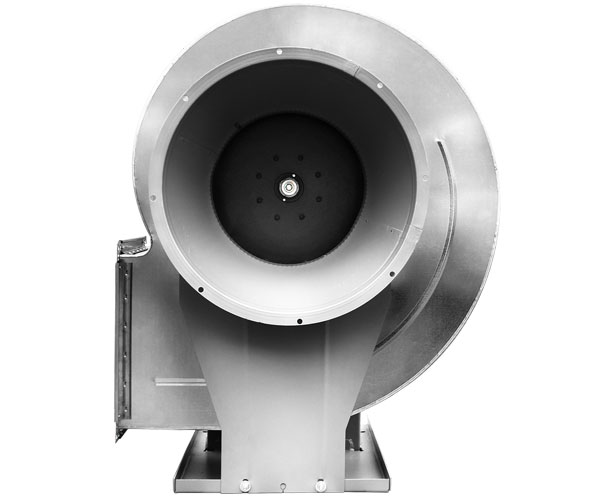

Индустриальные радиальные вентиляторы ВР 600 для тяжёлых условий эксплуатации: усиленная конструкция корпуса и рабочего колеса, работа в запылённой и агрессивной среде. Выпускаются в типоразмерах №4–№11,2. Стоимость рассчитывается под задачу — выберите типоразмер и отправьте запрос.
Назначение
Индустриальный радиальный вентилятор ВР 600 усиленной конструкции для тяжёлых условий эксплуатации: запылённый воздух, непрерывная работа, повышенные нагрузки на рабочее колесо. Стоимость и срок изготовления рассчитываются под задачу — выберите типоразмер в блоке «Подбор и заказ» и отправьте запрос.
Конструкция
Усиленные корпус, рама и рабочее колесо.
Подшипниковый узел рассчитан на непрерывную работу.
Схема исполнения, направление вращения и положение корпуса — по заданию.
Материал проточной части подбирается под перемещаемую среду.
Технические характеристики
Всего в серии 69 рабочих режимов по 10 типоразмерам. Данные приведены по техническому описанию завода-изготовителя.
Типоразмер
Частота вращения рабочего колеса, об/мин
Установленная мощность, N кВт
Производительность, Q min м³ /ч
Производительность, Q max м³ /ч
Полное давление, Pv min Па
Полное давление, Pv max Па
№4
2 000
2,2
1 737
3 960
581
1 050
2 240
2,2
1 945
4 436
728
1 317
2 480
2,2
2 154
4 911
893
1 615
2 650
3
2 302
5 248
1 019
1 844
2 820
3
2 449
5 584
1 154
2 088
2 960
4
2 571
5 861
1 272
2 300
№4,5
2 000
4
2 473
5 639
735
1 329
2 240
4
2 770
6 316
922
1 667
2 480
4
3 067
6 992
1 130
2 044
2 700
5,5
3 339
7 613
1 339
2 422
2 820
5,5
3 487
7 951
1 461
2 642
2 960
7,5
3 660
8 346
1 610
2 911
№5
1 800
5,5
3 053
6 962
735
1 329
2 000
5,5
3 393
7 735
907
1 641
2 240
5,5
3 800
8 663
1 138
2 058
2 500
7,5
4 241
9 669
1 418
2 564
2 700
11
4 580
10 443
1 653
2 990
2 900
11
4 919
11 216
1 907
3 450
№5,6
1 600
4
3 813
8 694
728
1 317
1 800
4
4 290
9 781
922
1 667
2 000
5,5
4 766
10 867
1 138
2 058
2 240
11
5 338
12 171
1 428
2 582
2 500
11
5 958
13 584
1 778
3 216
2 700
15
6 435
14 671
2 074
3 751
2 940
18,5
7 007
15 975
2 459
4 448
№6,3
1 400
7,5
4 751
10 831
706
1 276
1 800
7,5
6 108
13 926
1 167
2 110
2 000
11
6 787
15 473
1 440
2 605
2 240
15
7 601
17 330
1 807
3 268
2 500
22
8 483
19 342
2 250
4 070
2 780
30
9 433
21 508
2 783
5 033
2 960
37
10 044
22 901
3 155
5 706
№7,1
1 280
7,5
6 217
14 175
749
1 355
1 600
11
7 771
17 718
1 171
2 117
1 900
18,5
9 228
21 041
1 651
2 986
2 150
30
10 443
23 809
2 114
3 823
2 350
30
11 414
26 024
2 526
4 568
2 550
45
12 385
28 239
2 974
5 378
2 800
55
13 600
31 007
3 586
6 485
2 960
75
14 377
32 779
4 007
7 247
№8
1 120
15
7 782
17 743
728
1 317
1 400
15
9 727
22 178
1 138
2 058
1 600
18,5
11 117
25 347
1 486
2 688
1 800
30
12 507
28 515
1 881
3 402
2 000
45
13 896
31 683
2 323
4 200
2 240
55
15 564
35 485
2 913
5 269
2 500
75
17 370
39 604
3 629
6 563
2 960
110
20 566
46 891
5 087
9 201
№9
1 100
22
10 882
24 811
889
1 608
1 280
22
12 663
28 871
1 204
2 178
1 470
30
14 543
33 157
1 588
2 872
1 650
37
16 323
37 217
2 001
3 618
1 800
45
17 807
40 601
2 381
4 306
2 000
75
19 786
45 112
2 939
5 316
2 240
90
22 160
50 525
3 687
6 669
2 500
132
24 732
56 390
4 593
8 307
№10
1 000
37
13 571
30 941
907
1 641
1 280
37
17 370
39 604
1 486
2 688
1 470
45
19 949
45 483
1 960
3 546
1 800
75
24 427
55 693
2 939
5 316
2 210
160
29 991
68 379
4 431
8 014
2 960
400
40 169
91 585
7 949
14 376
№11,2
900
22
17 159
39 123
922
1 667
1 240
45
23 641
53 902
1 750
3 165
1 500
75
28 598
65 204
2 561
4 631
1 800
132
34 318
78 245
3 687
6 669
2 000
200
38 131
86 939
4 552
8 233
2 210
315
42 135
96 068
5 558
10 053
2 500
355
47 664
108 674
7 113
12 864
Полное давление и производительность указаны для диапазона рабочей зоны при плотности воздуха 1,2 кг/м³.

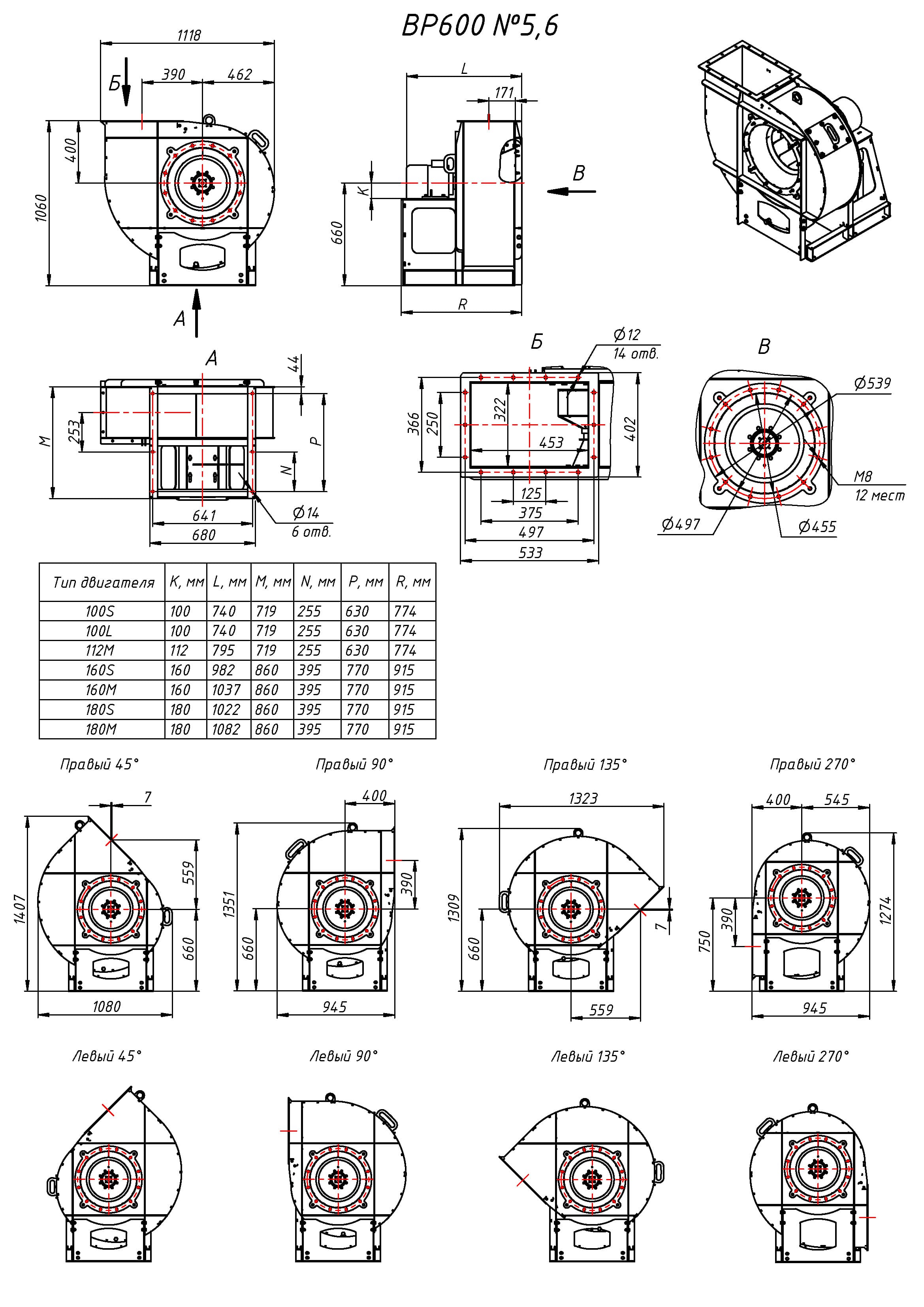

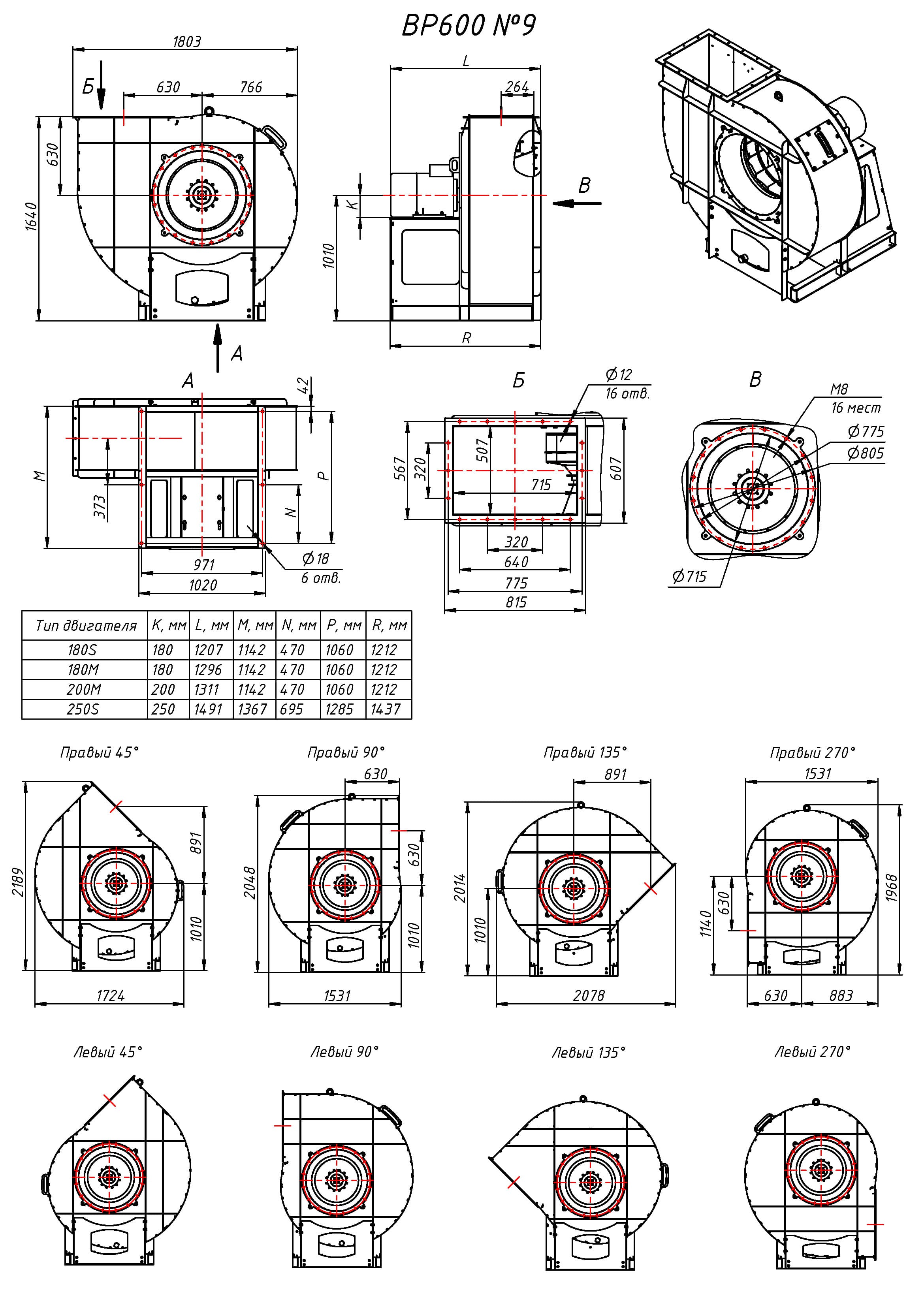

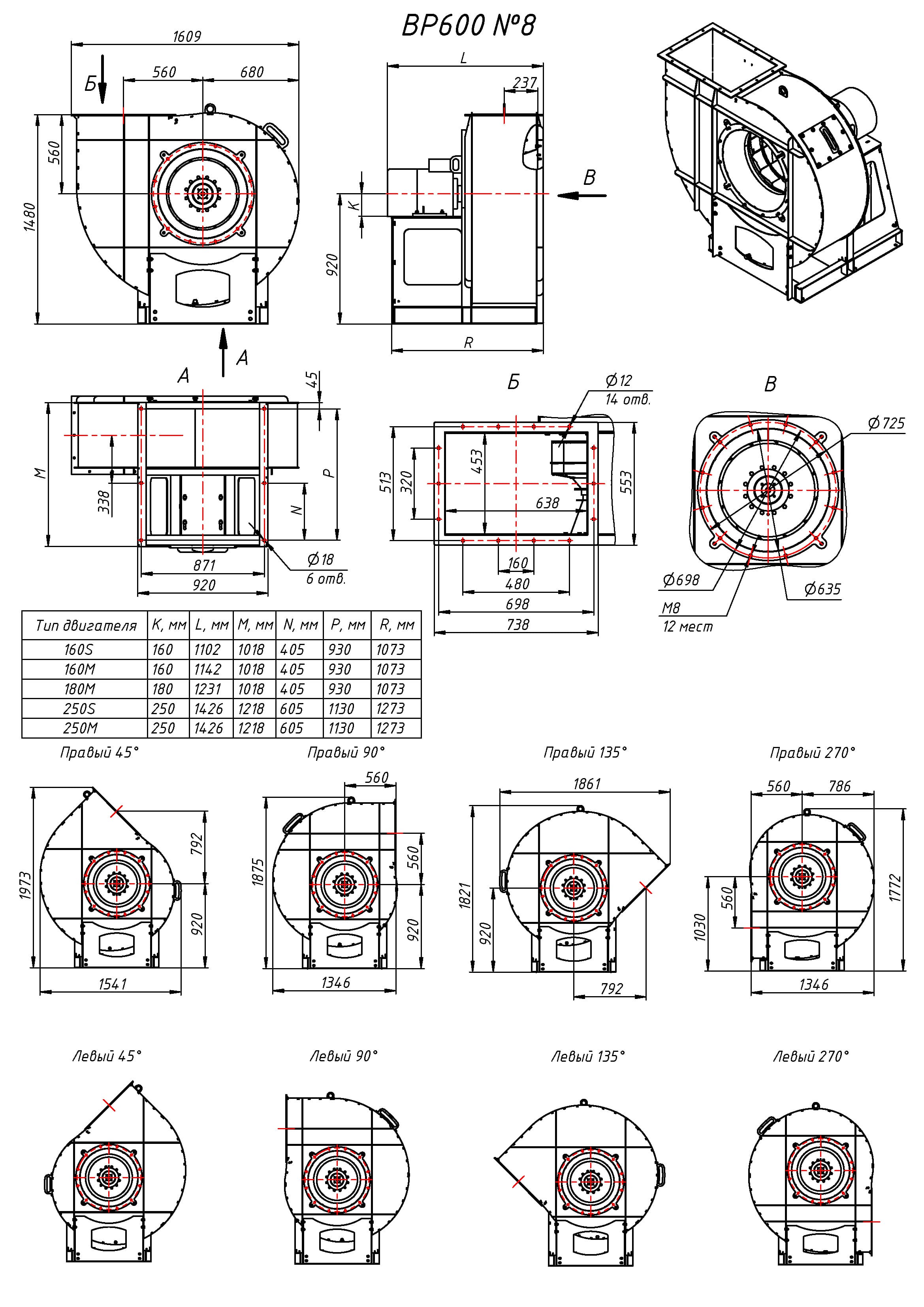

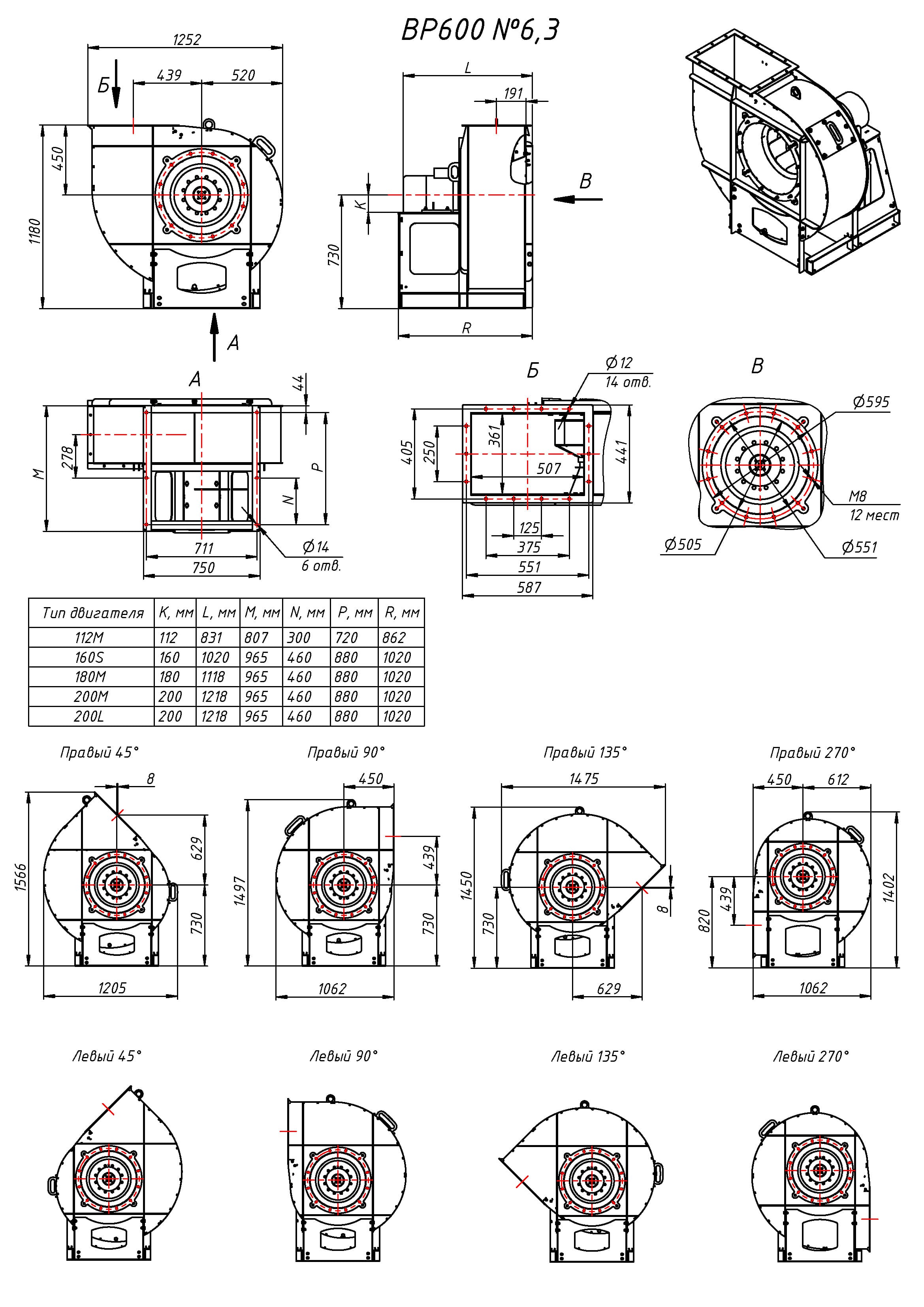

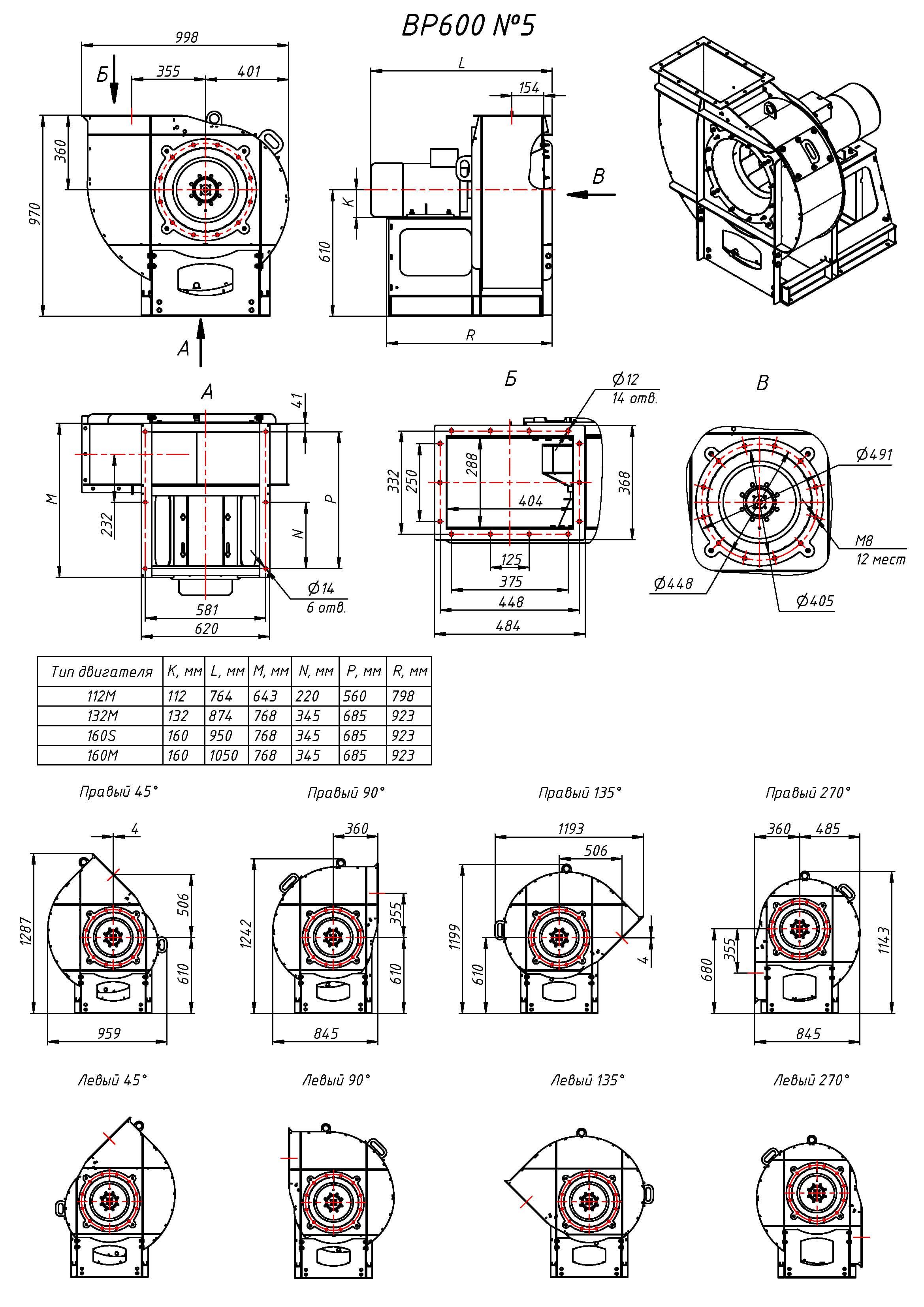

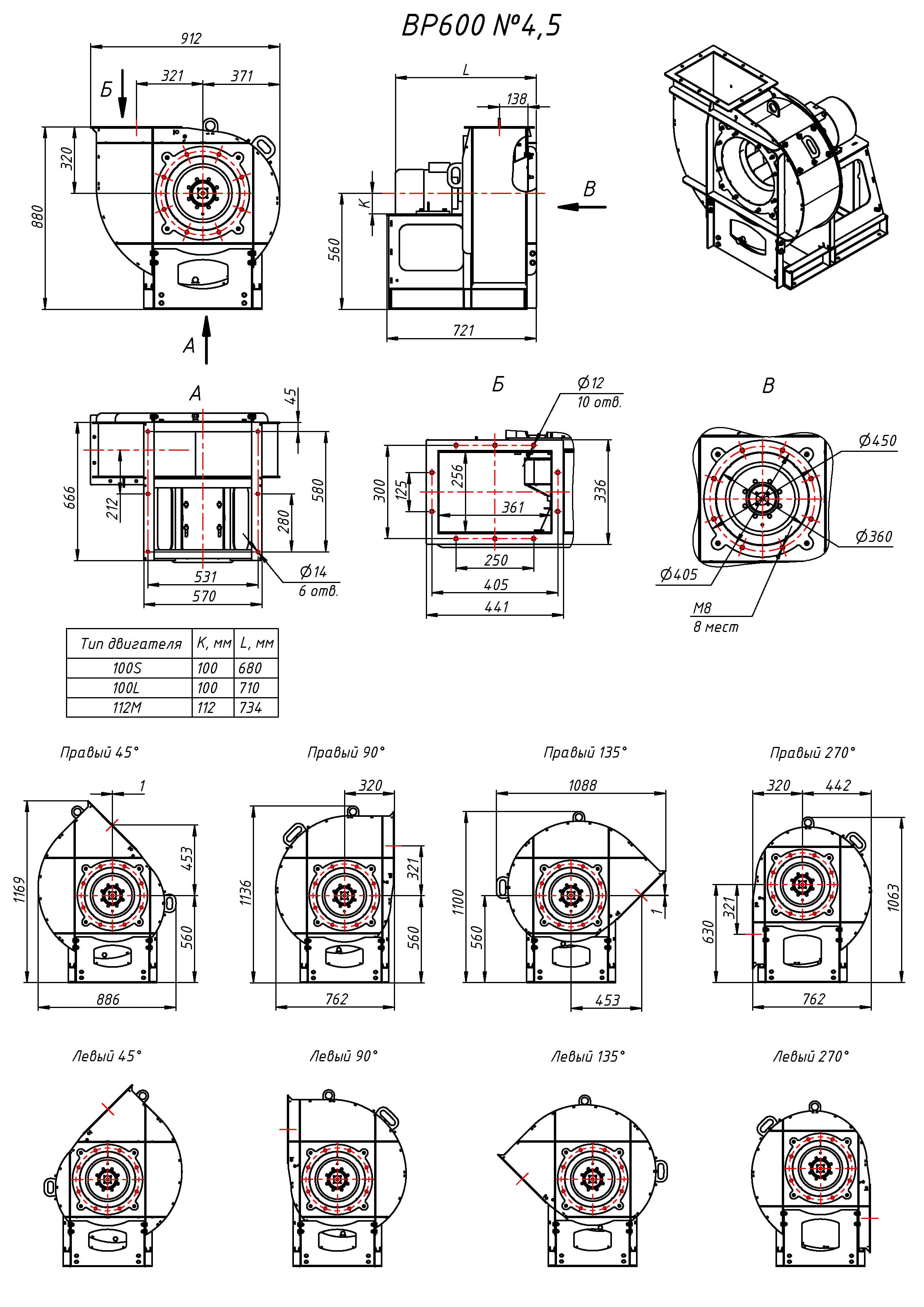

Габаритные и присоединительные размеры
Чертежи приведены для всех типоразмеров серии (10 шт.). Выберите типоразмер:

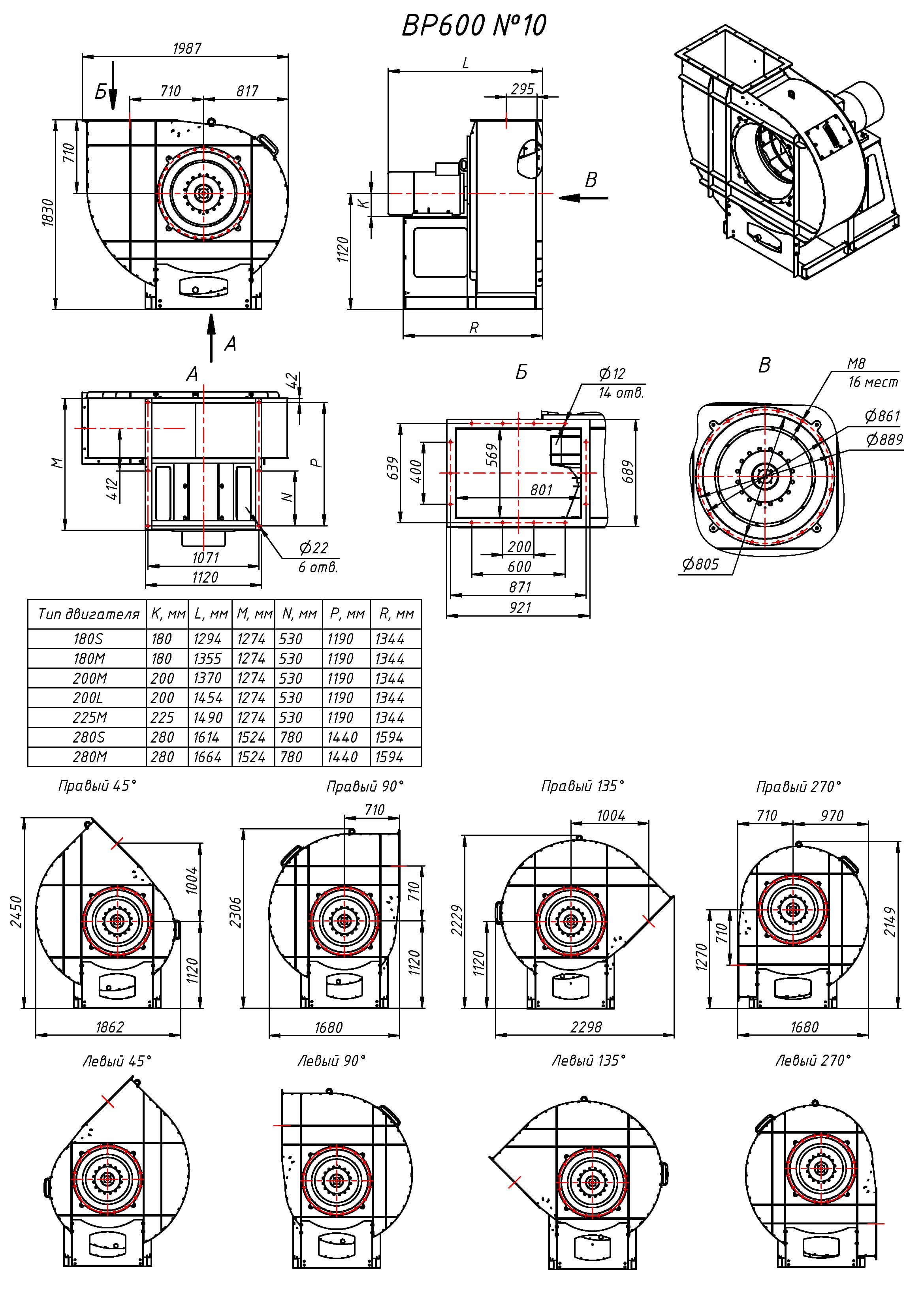

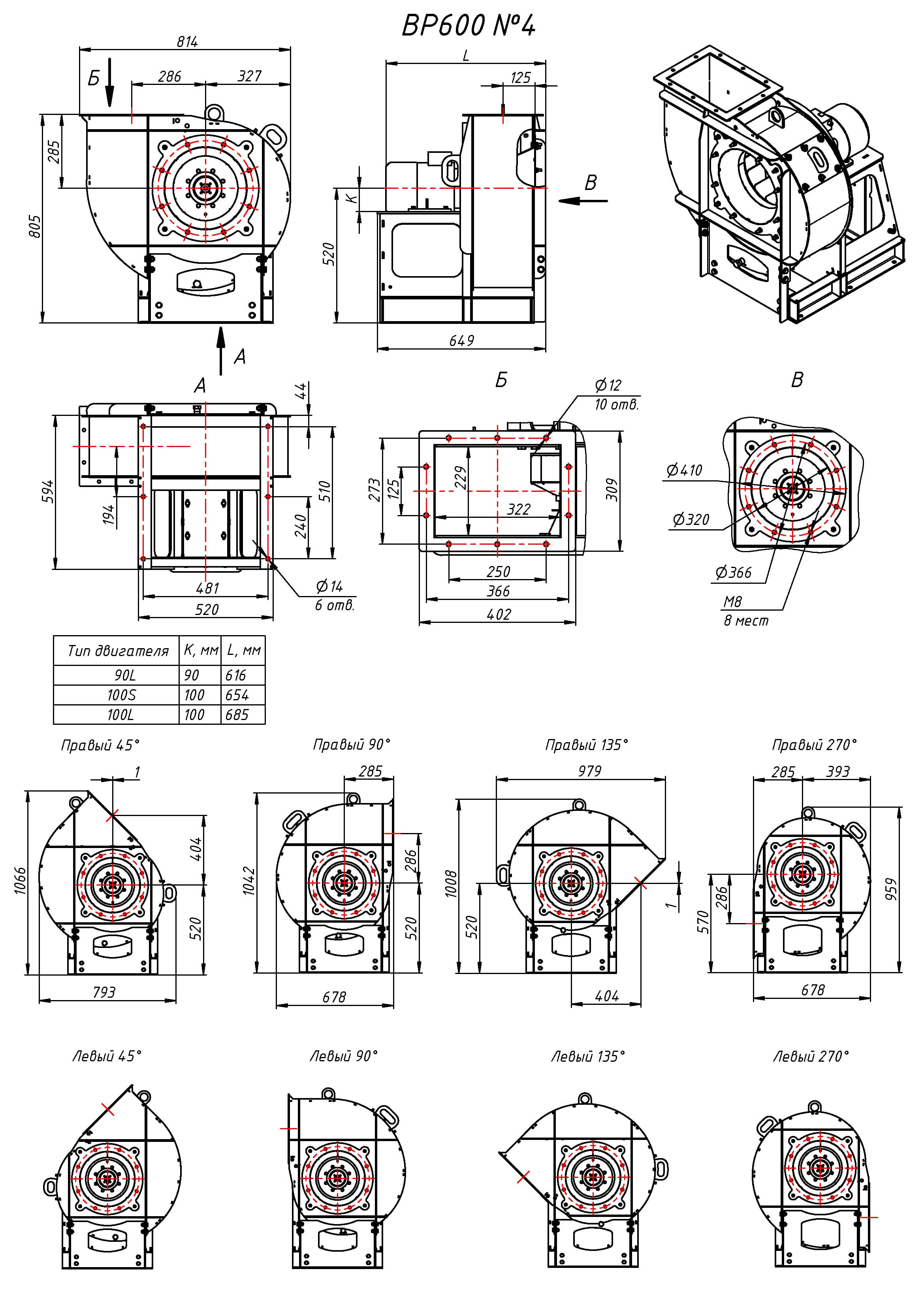

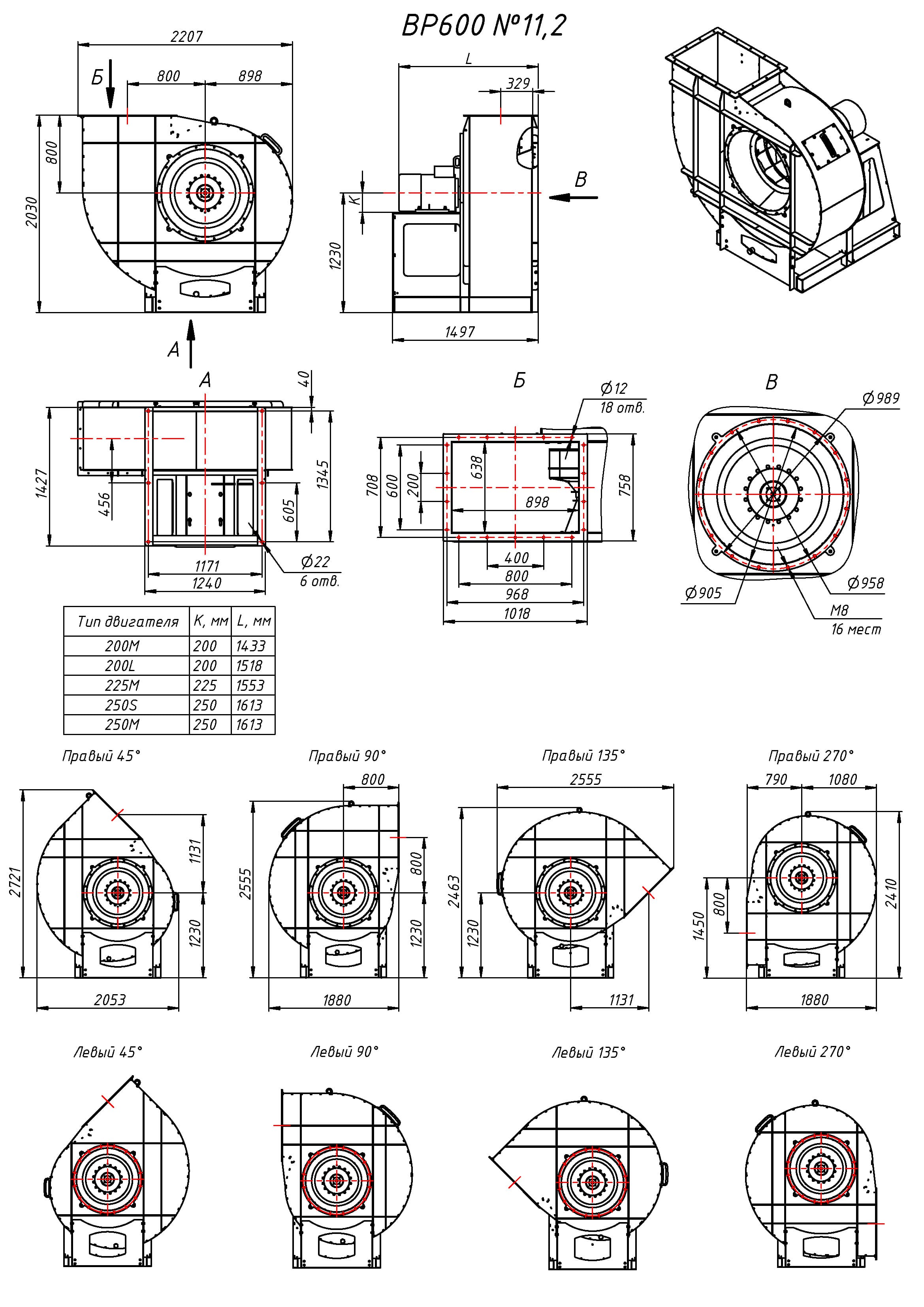

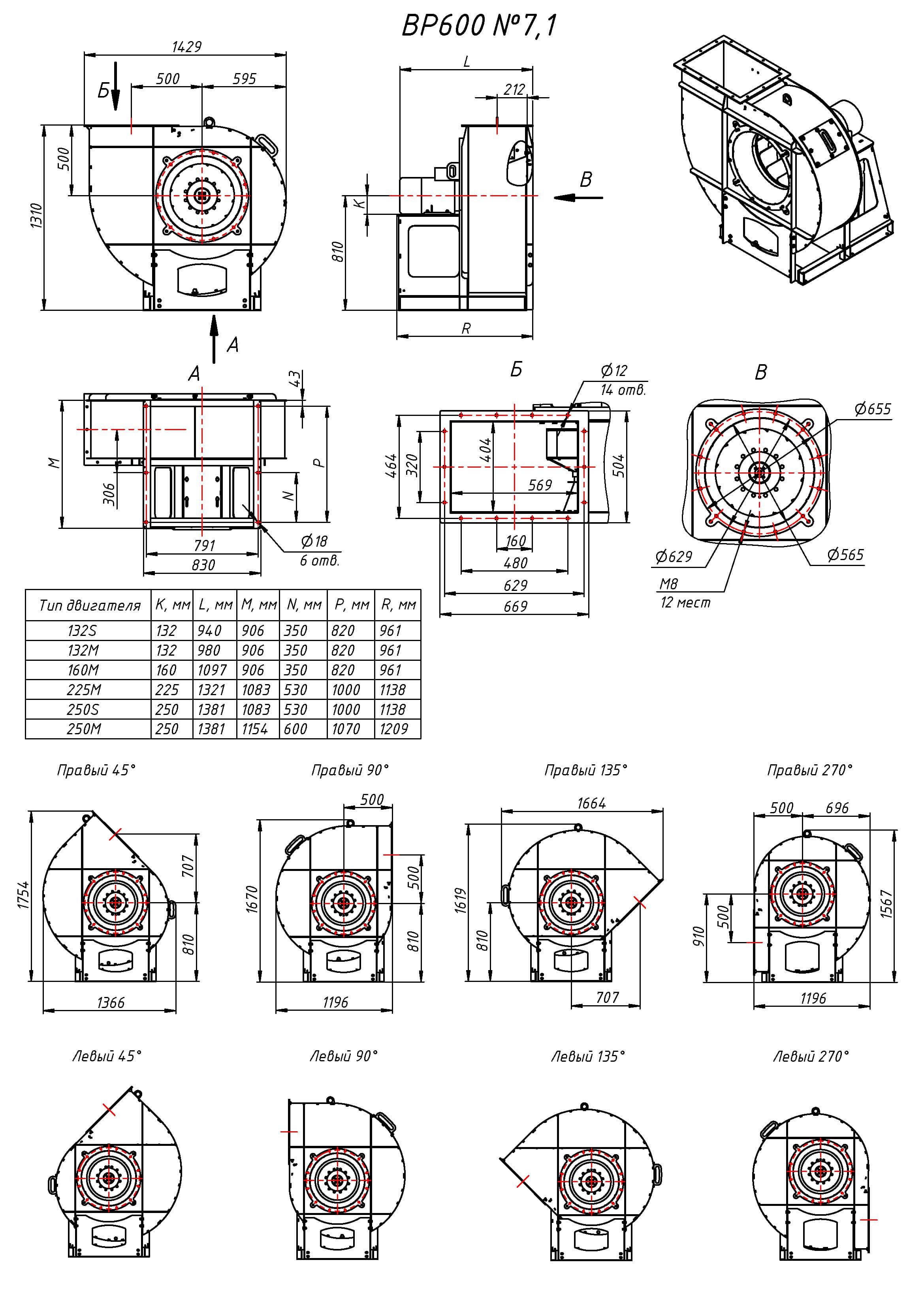

Индустриальный вентилятор ВР 600 №4 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 600 №4,5 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 600 №5 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 600 №5,6 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 600 №6,3 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 600 №7,1 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 600 №8 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 600 №9 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 600 №10 — габаритные и присоединительные размерыИндустриальный вентилятор ВР 600 №11,2 — габаритные и присоединительные размеры

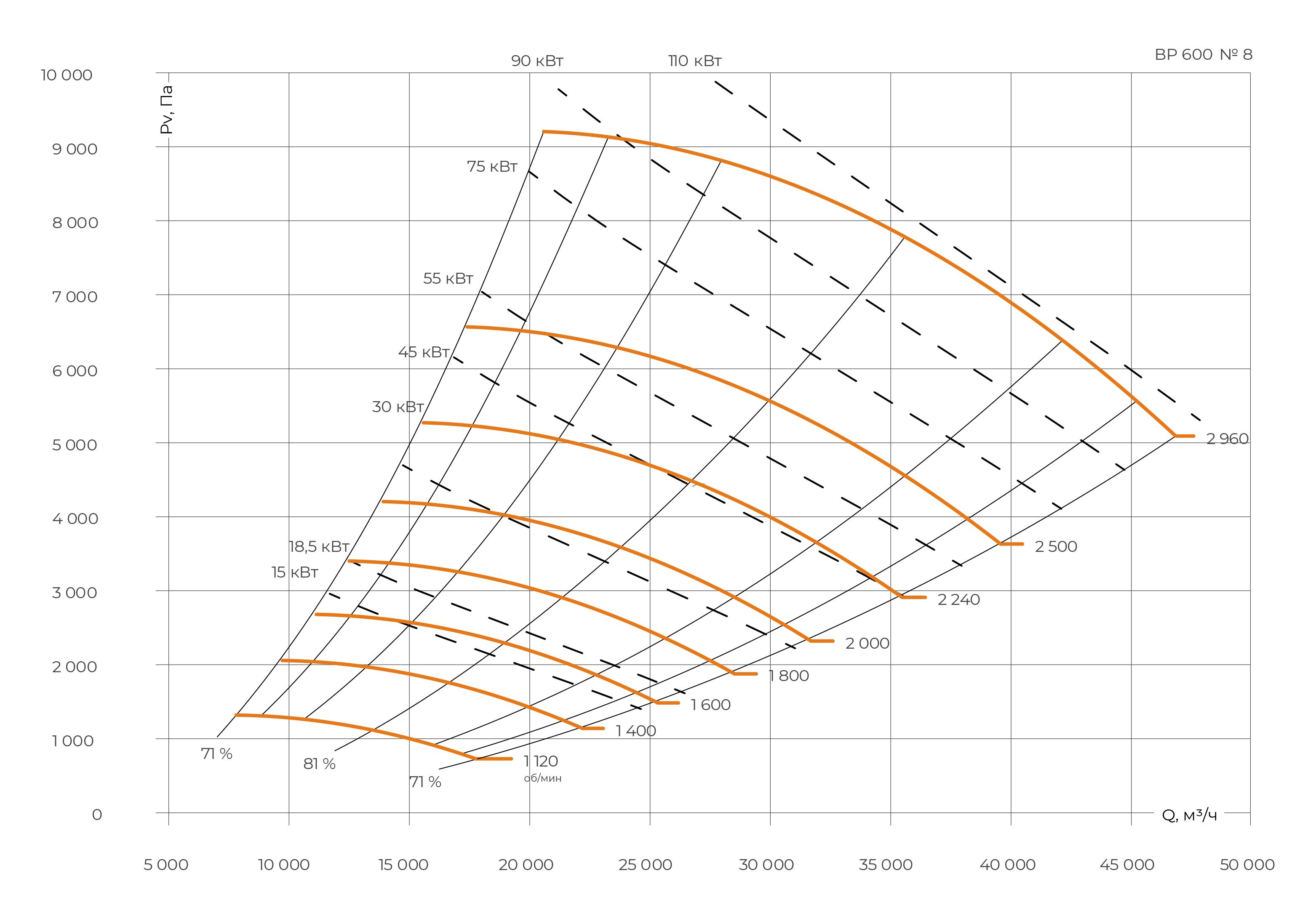

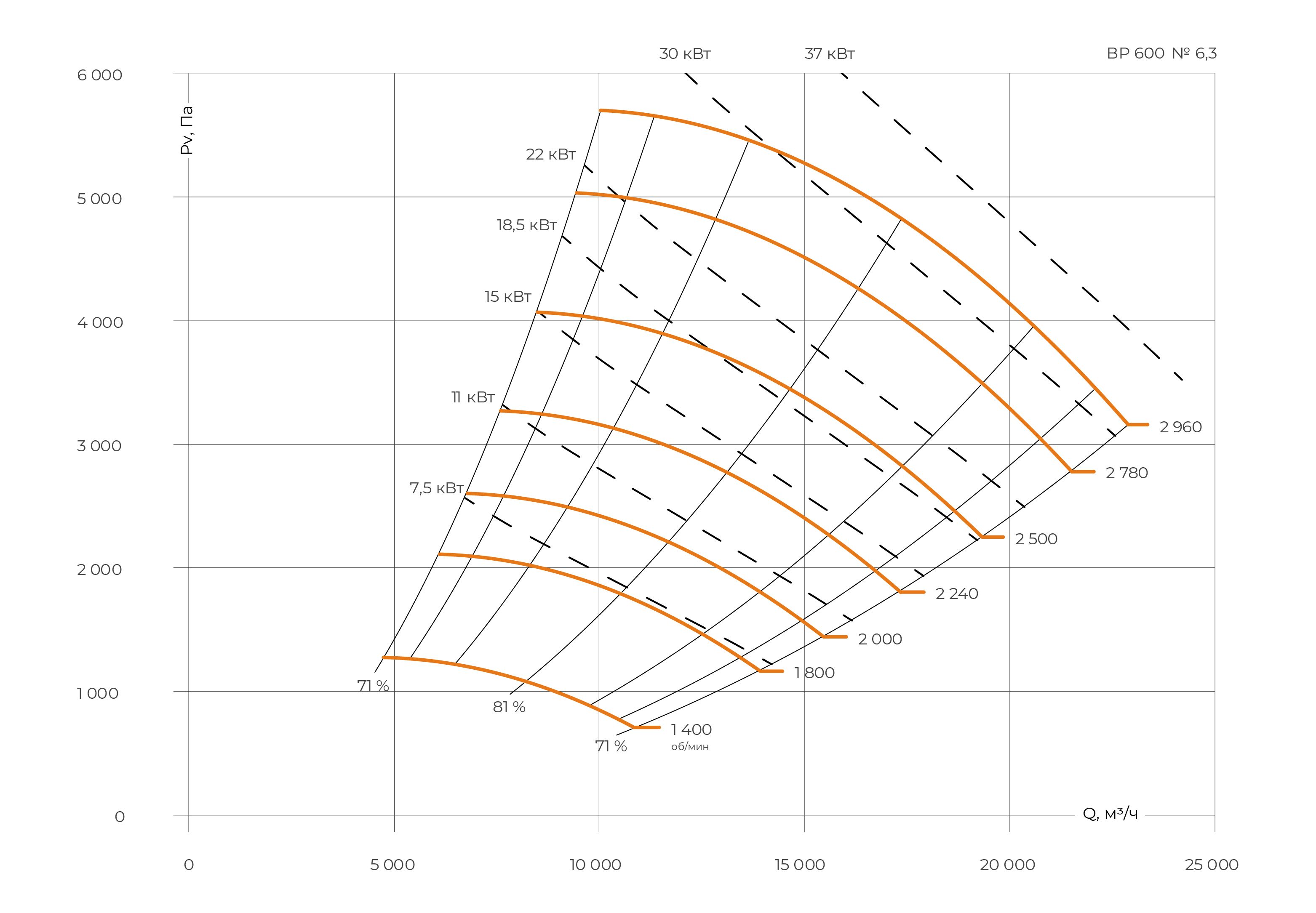

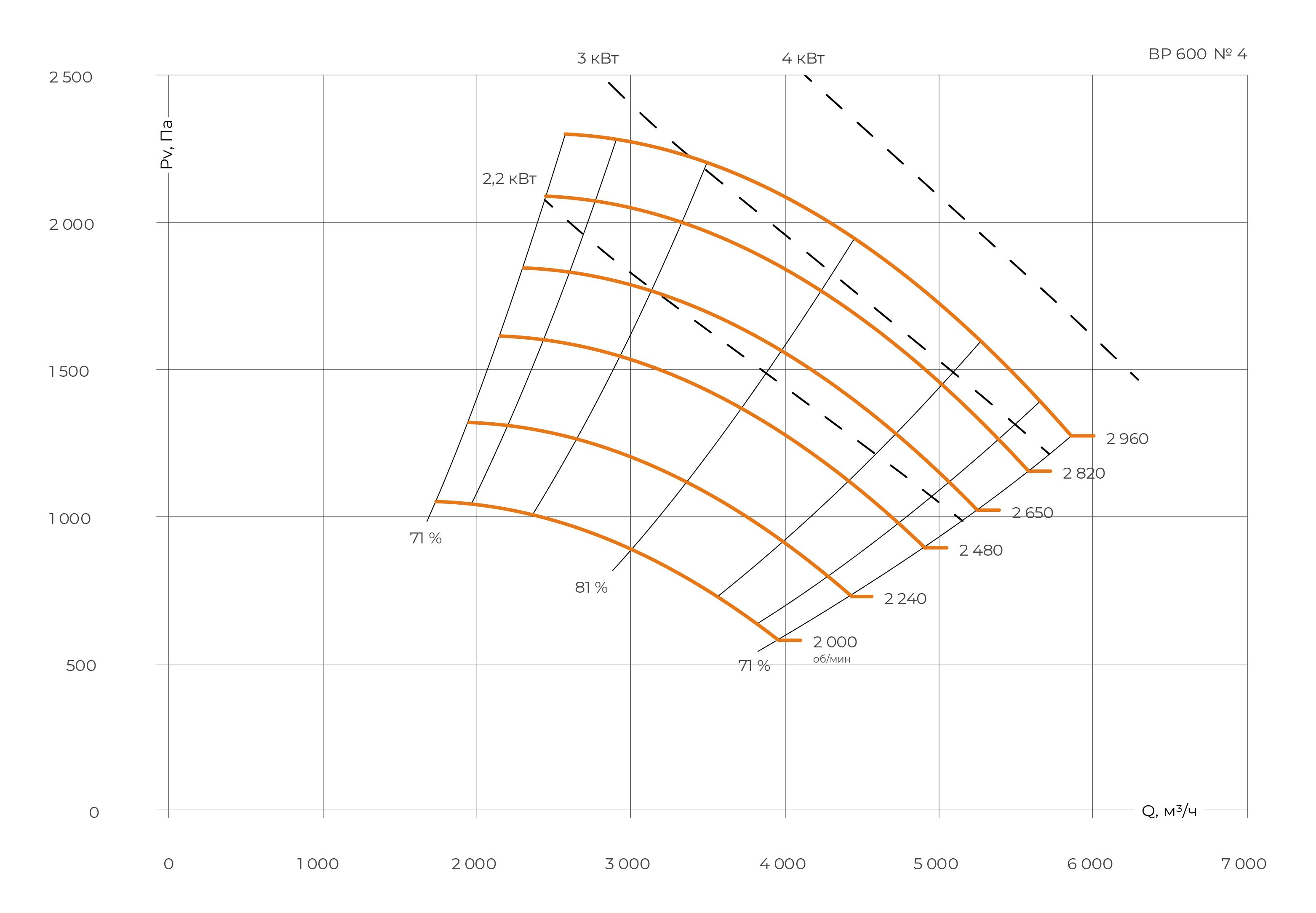

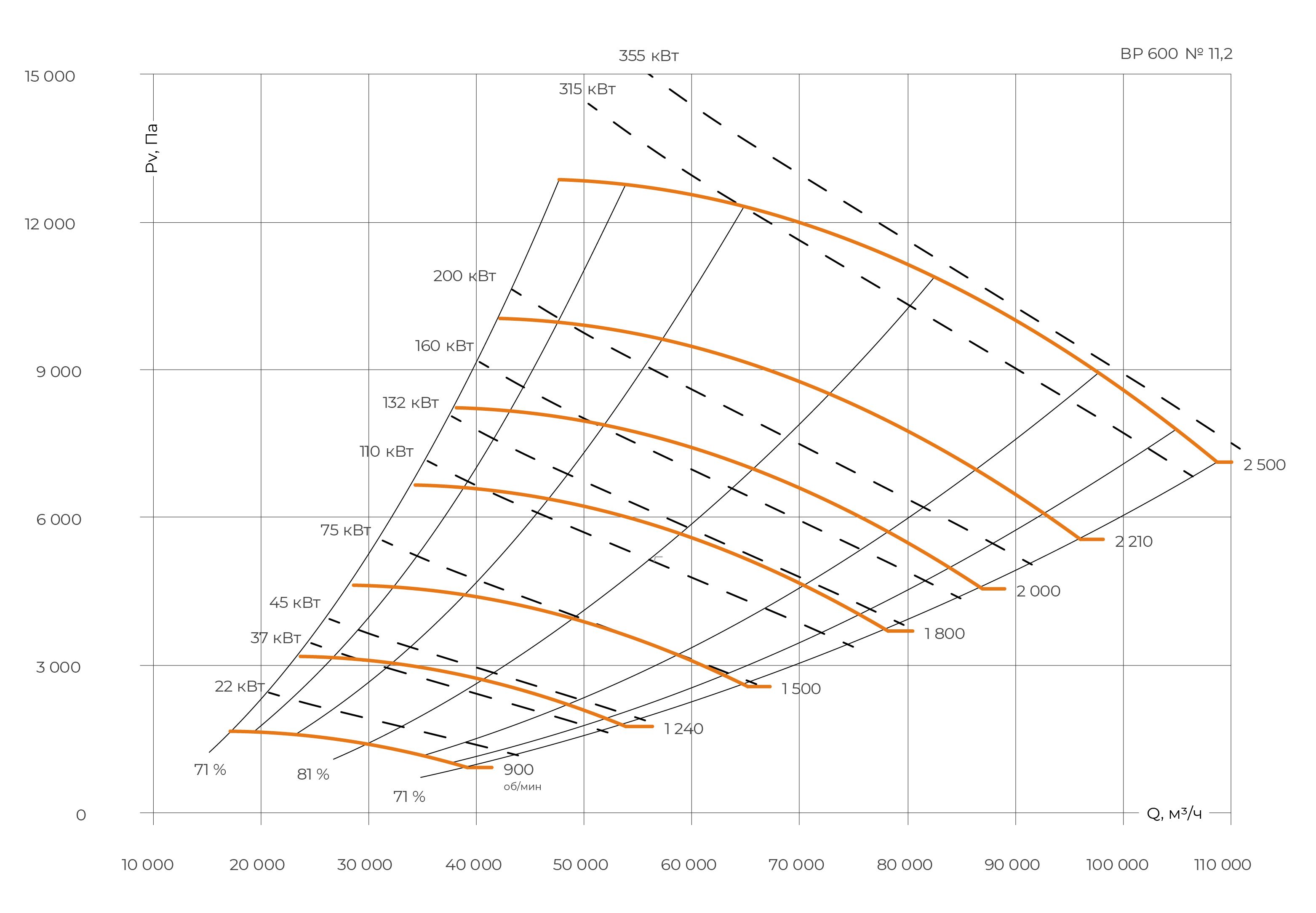

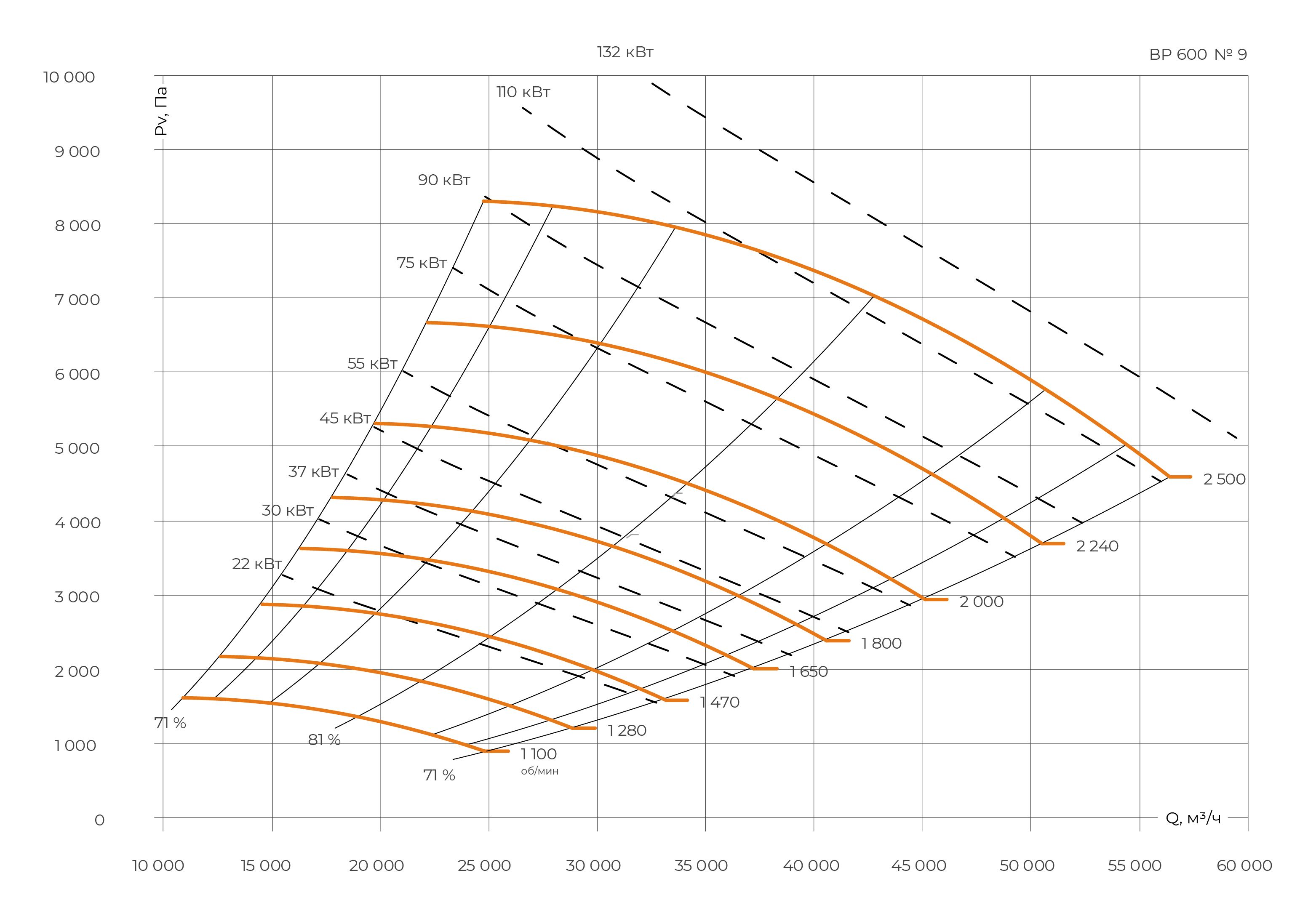

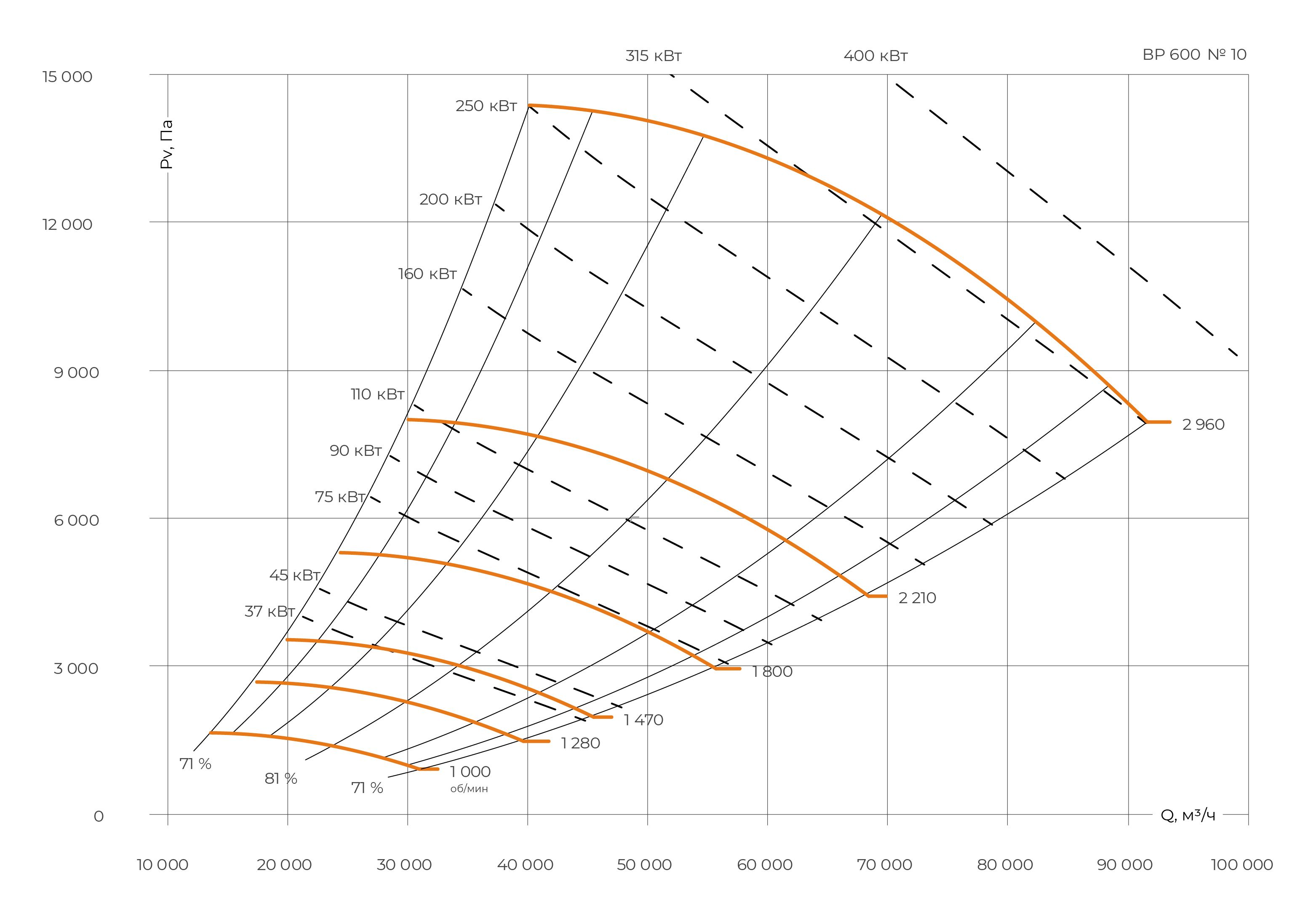

Аэродинамические характеристики
Аэродинамические кривые для всех типоразмеров серии (10 шт.). Выберите типоразмер:

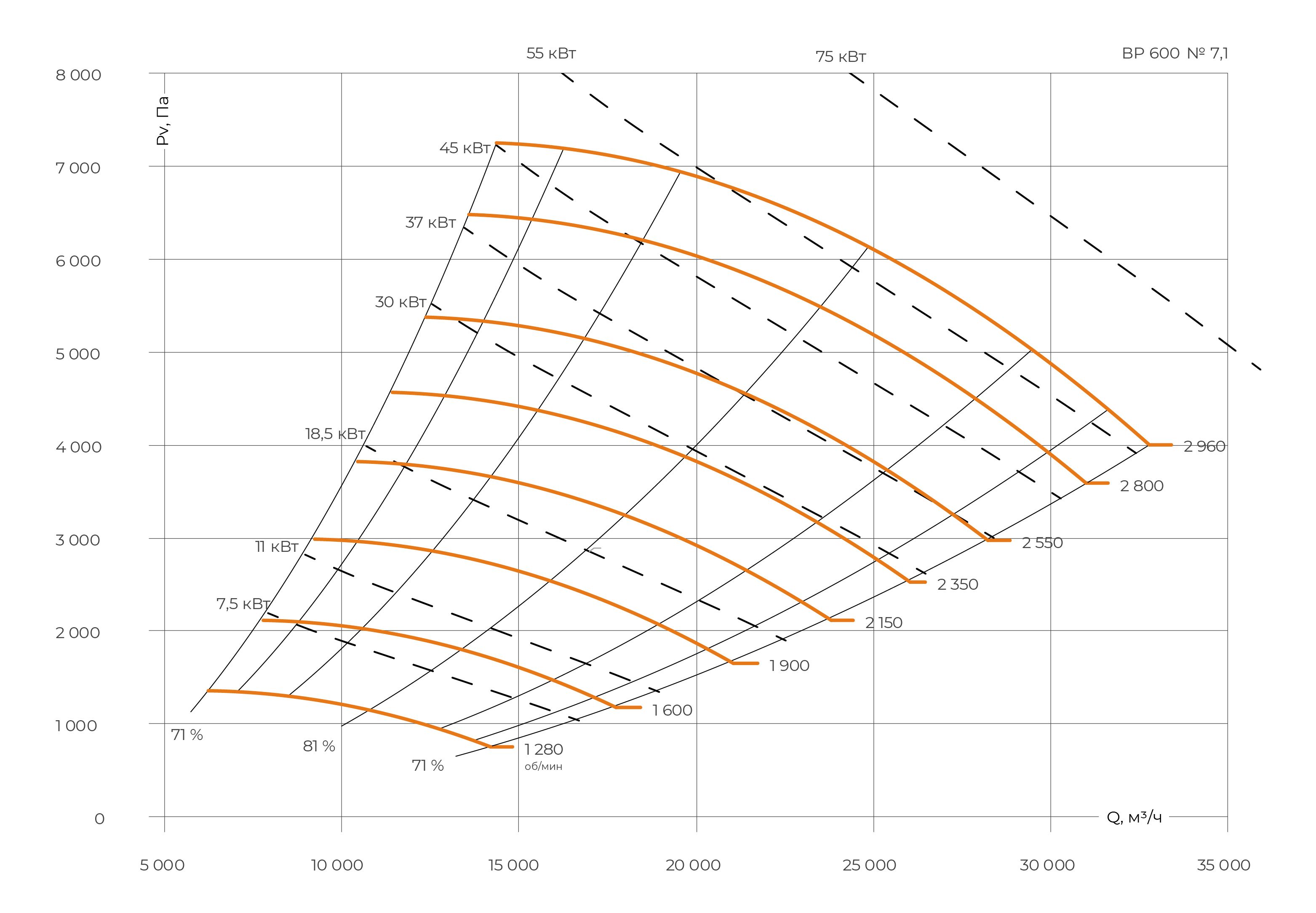

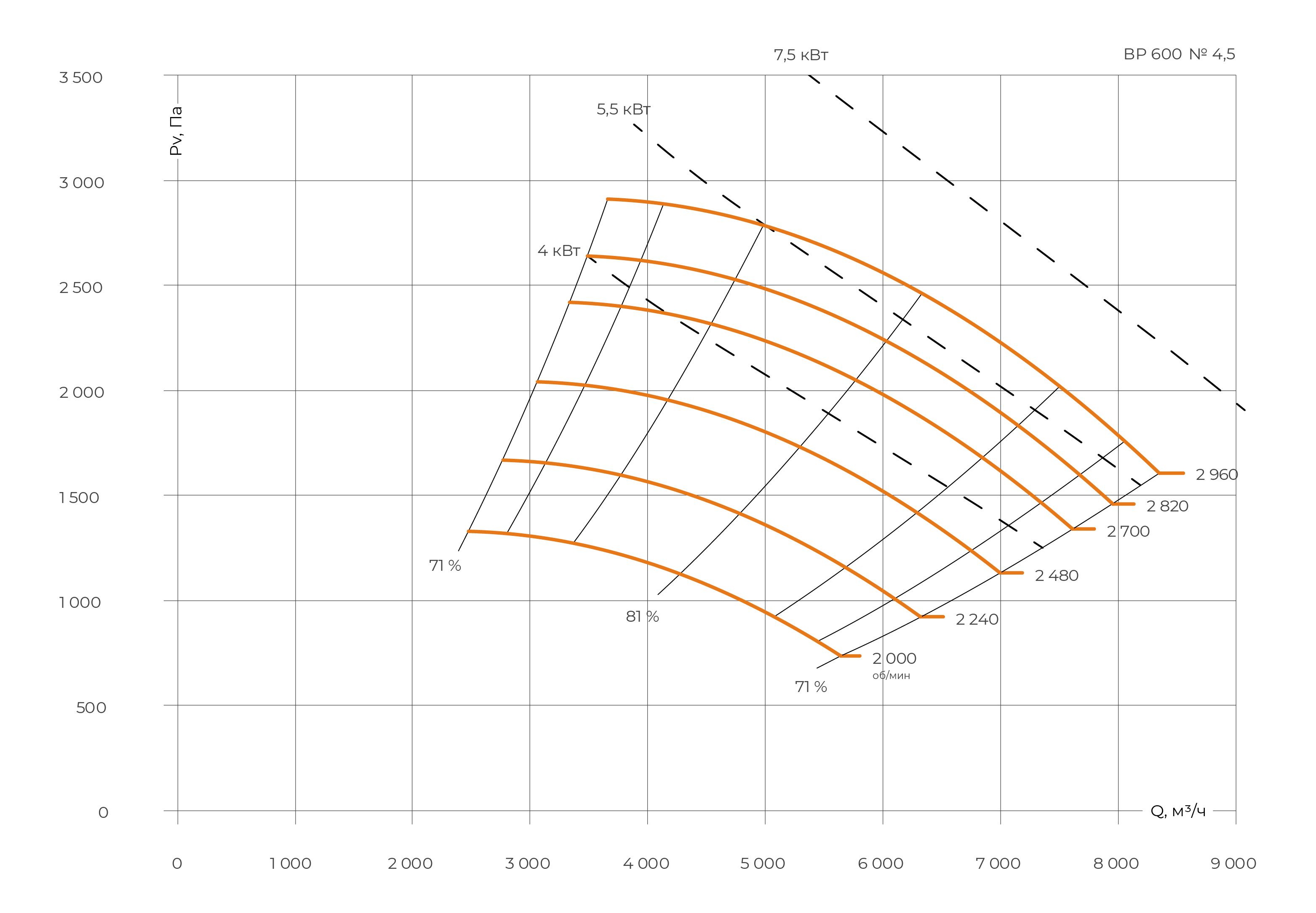

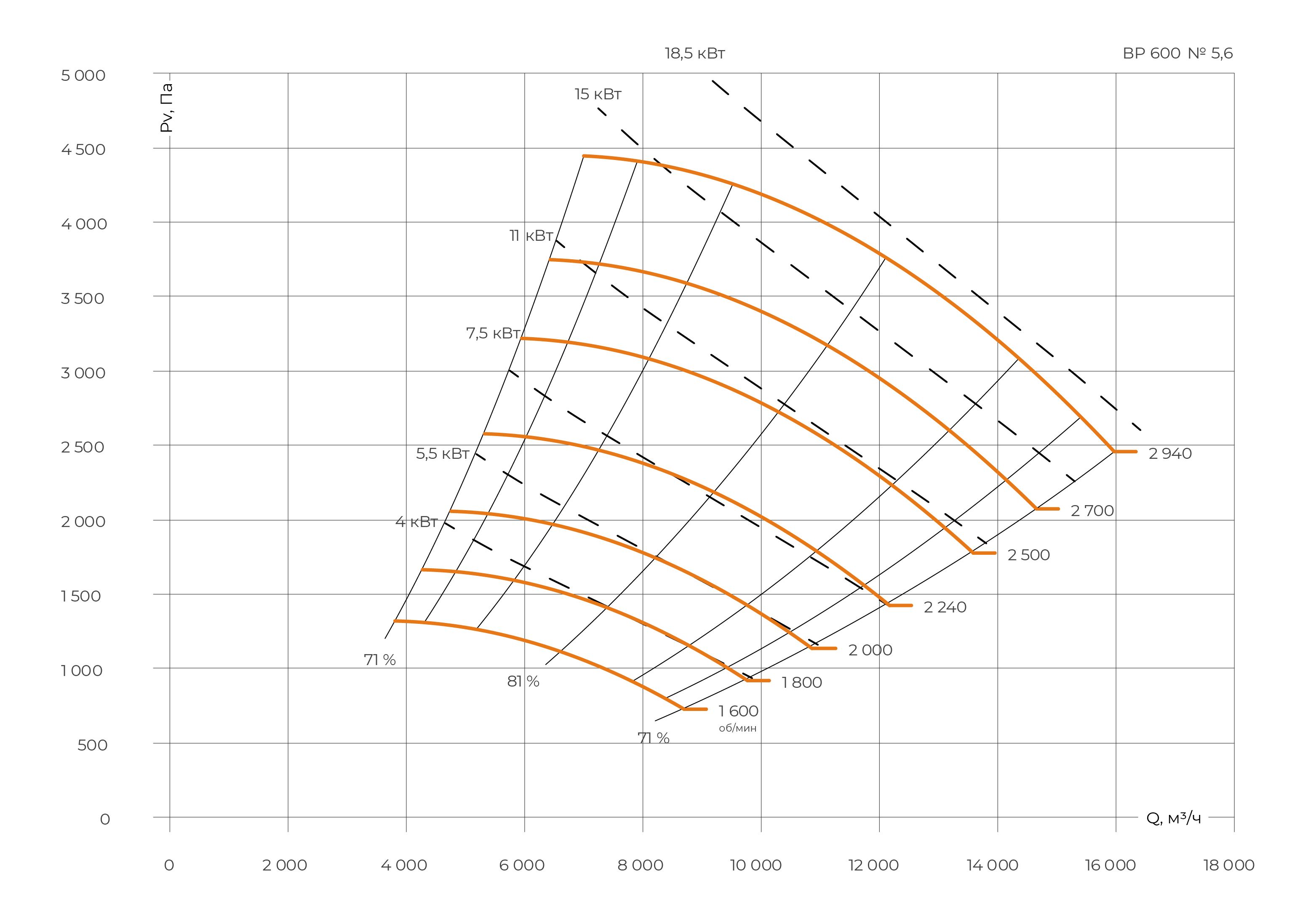

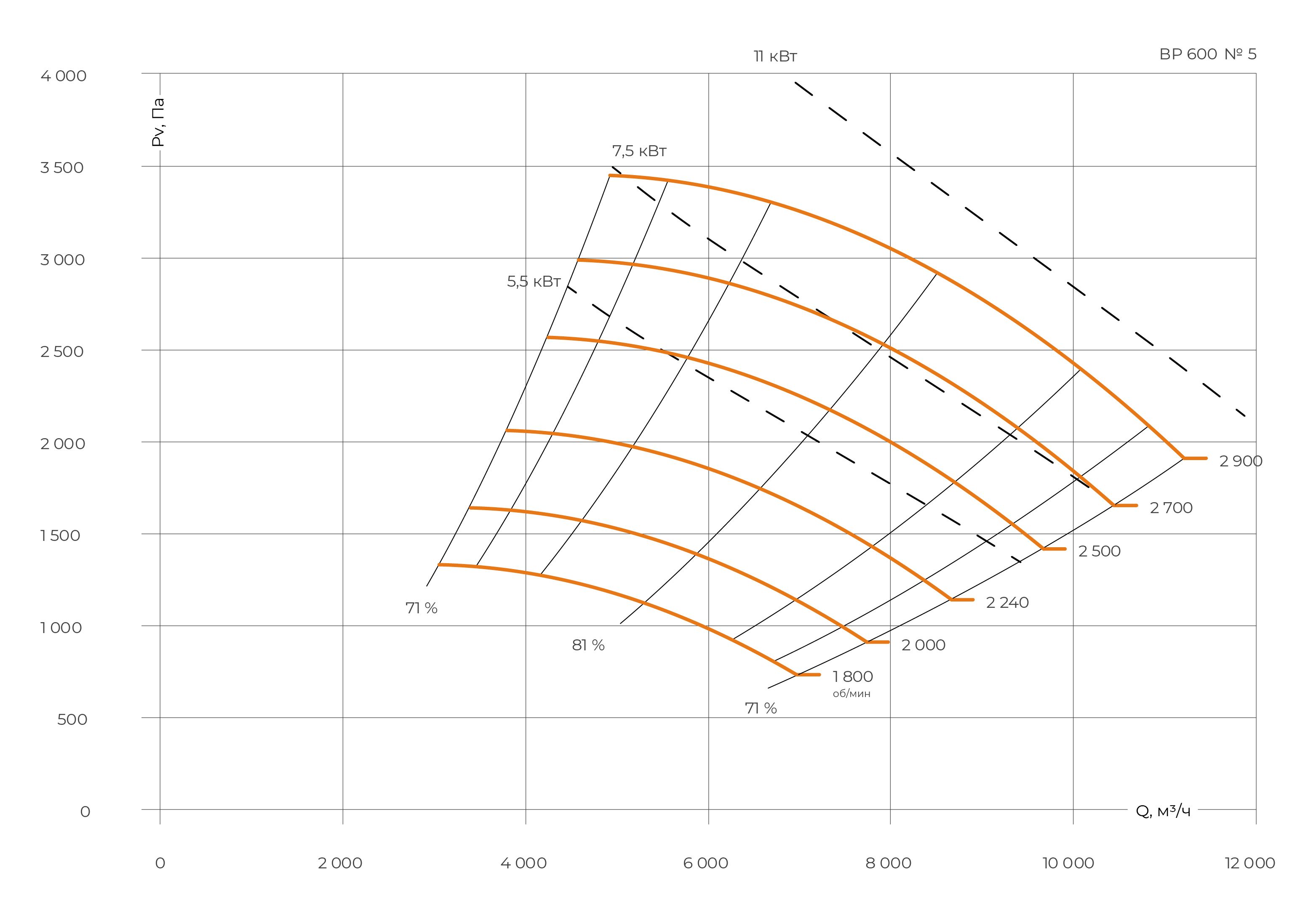

Индустриальный вентилятор ВР 600 №4 — аэродинамические характеристикиИндустриальный вентилятор ВР 600 №4,5 — аэродинамические характеристикиИндустриальный вентилятор ВР 600 №5 — аэродинамические характеристикиИндустриальный вентилятор ВР 600 №5,6 — аэродинамические характеристикиИндустриальный вентилятор ВР 600 №6,3 — аэродинамические характеристикиИндустриальный вентилятор ВР 600 №7,1 — аэродинамические характеристикиИндустриальный вентилятор ВР 600 №8 — аэродинамические характеристикиИндустриальный вентилятор ВР 600 №9 — аэродинамические характеристикиИндустриальный вентилятор ВР 600 №10 — аэродинамические характеристикиИндустриальный вентилятор ВР 600 №11,2 — аэродинамические характеристики
Комплектация
Изделие в сбореРабочее колесо, корпус и электродвигатель на общей раме
Крепёж и виброизоляцияКомплект подбирается под типоразмер и условия монтажа
ДокументыПаспорт изделия, руководство по эксплуатации, сертификаты по запросу
ДополнительноГибкие вставки, монтажные стаканы, преобразователи частоты — по заявке
