Подробно
Описание

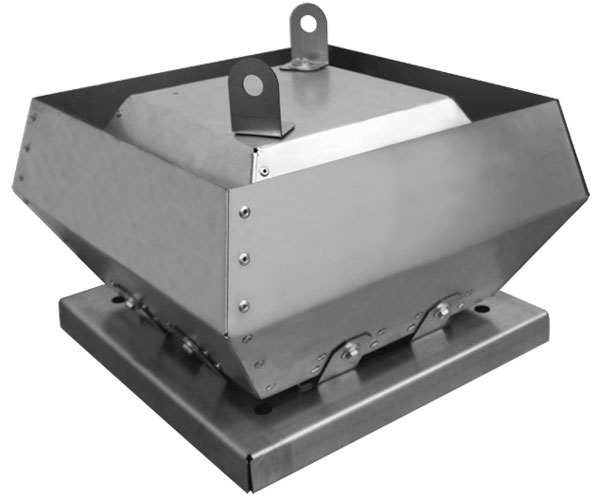

Вентилятор крышный малогабаритный ВМК — 12 типоразмеров, 12 вариантов исполнения и двигателя. Стоимость рассчитывается в блоке «Подбор и заказ»: выберите типоразмер, двигатель и исполнение.
Назначение
Малогабаритный крышный вентилятор для небольших расходов: административные здания, магазины, кафе, санузлы и подсобные помещения. Компактный корпус упрощает монтаж на лёгкой кровле.
Системы приточно-вытяжной вентиляции производственных, общественных и жилых зданий
Вентиляторы эксплуатируются в условиях умеренного климата второй категории, согласно ГОСТ 15150-90
Предназначены для перемещения невзрывоопасного газа с температурой не выше 60 °С.
Допустимая температура окружающей среды от -40 °С до +40 °С.
Конструкция
Одно- или трехфазный приводной двигатель
Материал корпуса: оцинкованная сталь
Рабочее напряжение: однофазные 1~220В
Степень защиты электродвигателя – IP 54
Встроенные термоконтакты для защиты двигателя
Высокий уровень КПД
Малое энергопотребление
Гарантия: 24 месяца
Технические характеристики
Всего в серии 12 исполнений по 4 типоразмерам. Данные приведены по техническому описанию завода-изготовителя.
Типоразмер
Марка вентилятора
Напряжение, В / частота, Гц
Фазность
Потребляемая мощность, Вт
Ток, А
Макс. расход воздуха, м³/ч
Частота вращения, об/мин
Макс. температура перемещаемого воздуха, °C
Класс защиты двигателя
Ёмкость конденсатора, мкФ
Масса, кг
Схема подключения
ВМК 225 / ВМК 310
ВМК 225-2Е
230/50
1
148
0,67
1200
2640
60
IP 44
4
13
А
ВМК 310-4E
230/50
1
145
0,72
1990
1400
60
IP 54
4
19
А
ВМК 310-4D
400/50
3
128
0,37
1990
1410
60
IP 54
-
19
В
ВМК 355 / ВМК 400
ВМК 355-4E
230/50
1
178
0,77
2280
1390
60
IP 54
6
36
A
ВМК 355-4D
400/50
3
170
0,45
2280
1410
60
IP 54
-
36
B
ВМК 400-4E
230/50
1
375
1,7
3890
1420
60
IP 54
10
36
A
ВМК 400-4D
400/50
3
340
0,81
3890
1420
60
IP 54
-
36
B
ВМК 450 / ВМК 500
ВМК 450-4E
230/50
1
830
4,1
5320
1340
60
IP 54
14
53
A
ВМК 450-4D
400/50
3
690
1,26
5620
1280
60
IP 54
-
53
B
ВМК 500-4D
400/50
3
1100
2,2
7660
1440
60
IP 54
-
53
B
ВМК 560 / ВМК 630
ВМК 560-4D
400/50
3
2000
3,6
11480
1400
60
IP 54
-
82
B
ВМК 630-4D
400/50
3
3900
6,1
14400
1330
60
IP 54
-
82
B
Масса указана для базового исполнения и меняется при смене типа двигателя и материального исполнения.
Габаритные и присоединительные размеры
Чертежи приведены для всех типоразмеров серии (10 шт.). Выберите типоразмер:

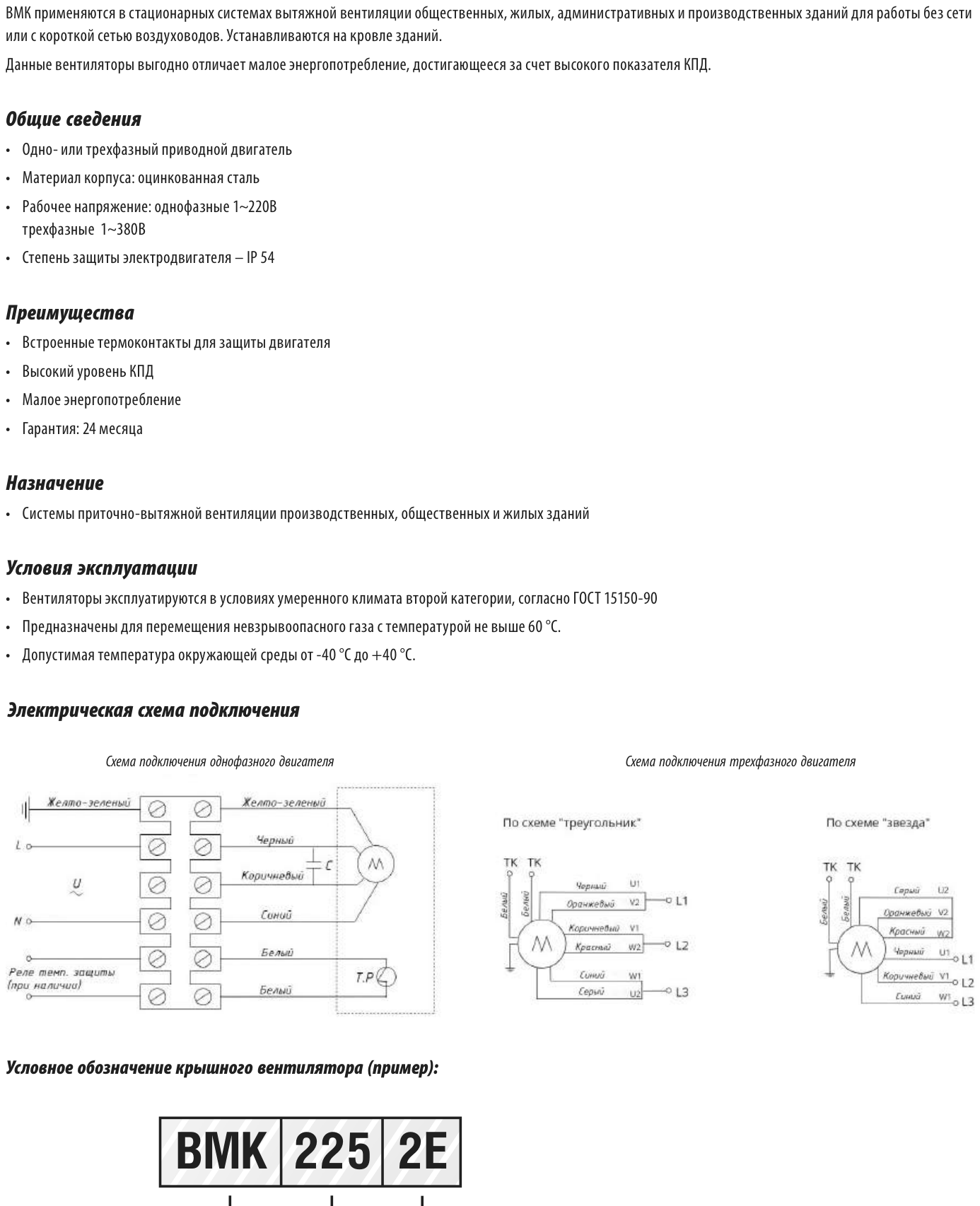

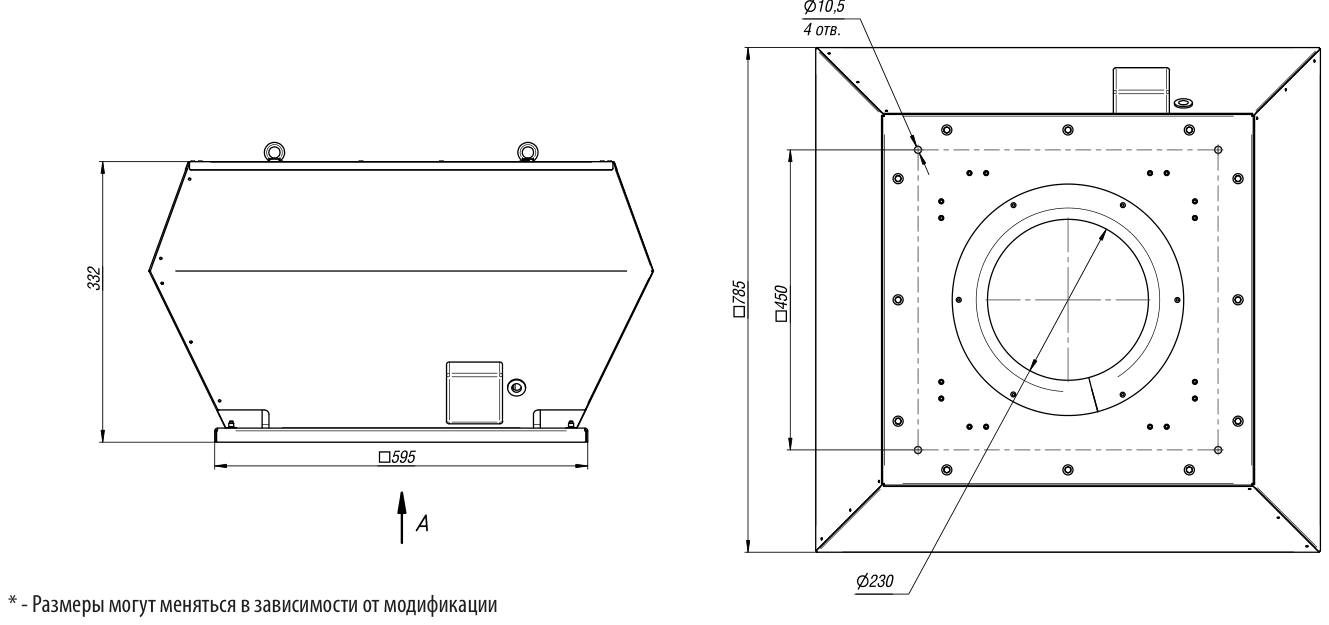

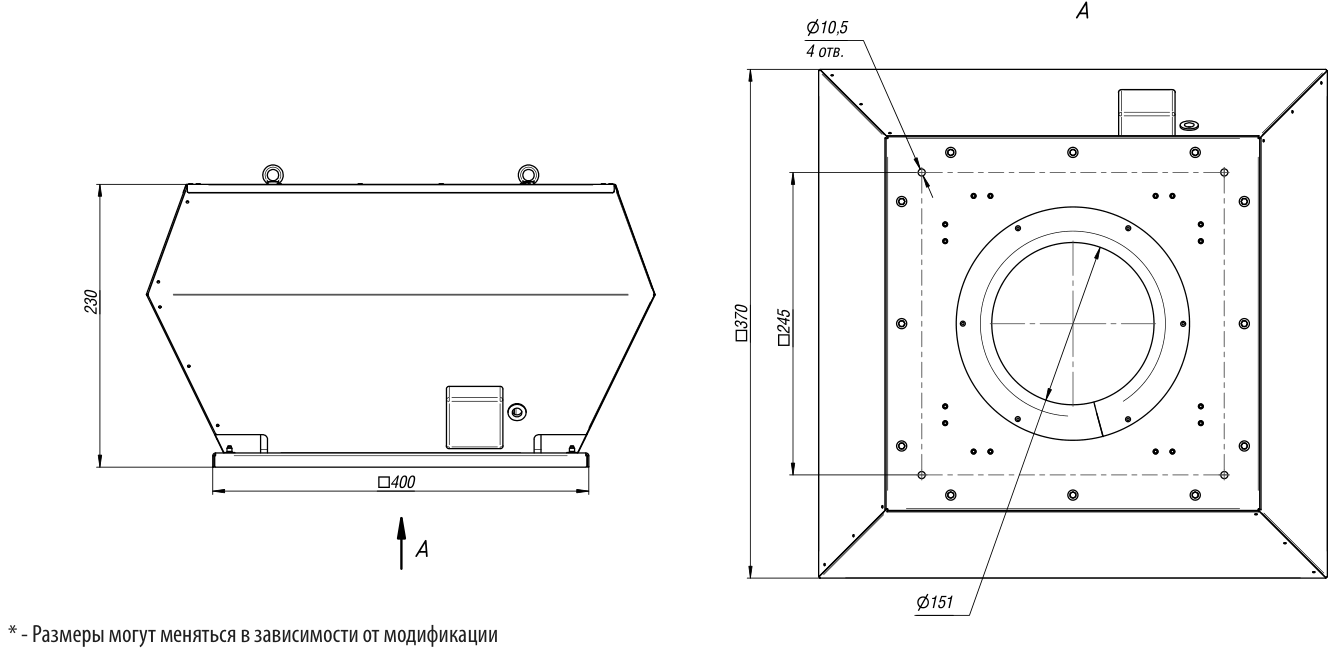

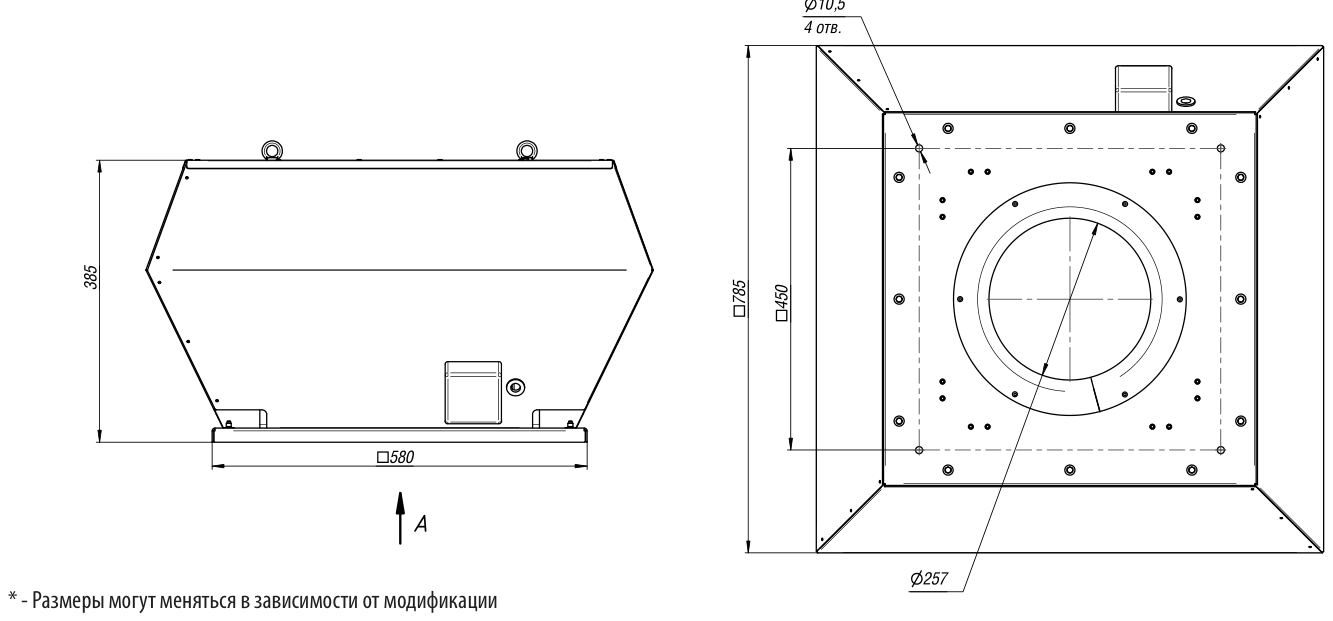

Вентилятор малогабаритный крышный с выбросом потока вверх. — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.Вентилятор малогабаритный крышный — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВМК 225 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВМК 310 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВМК 355 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВМК 400 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВМК 450 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВМК 500 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВМК 560 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.ВМК 630 — габаритные и присоединительные размеры. Нажмите, чтобы открыть в полном размере.
Размеры даны в миллиметрах. Высота и присоединительные размеры зависят от габарита электродвигателя и конструктивного исполнения.
Комплектация
Изделие в сбореВентилятор в сборе с электродвигателем
Крепёж и виброизоляцияКомплект подбирается под типоразмер и условия монтажа
ДокументыПаспорт изделия, руководство по эксплуатации, сертификаты по запросу
ДополнительноГибкие вставки, монтажные стаканы, преобразователи частоты — по заявке
