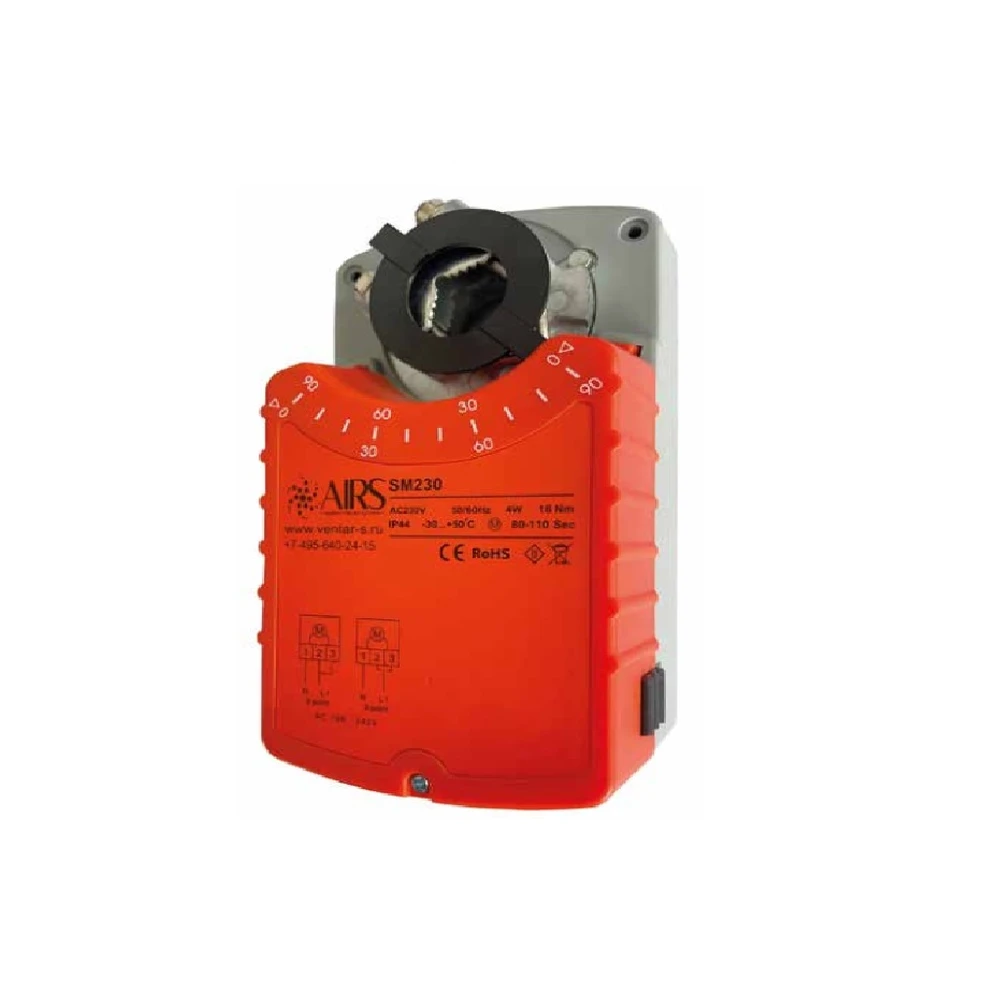

Электропривод AIRS SM230

Электропривод предназначен для управления воздушными клапанами систем общеобменнной вентиляции зданий и сооружений.

• Управление 2-х, 3-х позиционное
• Напряжение питания ~230 В
• Управление воздушными клапанами площадью до 3,2 м²
• Крутящий момент 16 Нм
• Возможно взрывозащищенное исполнение

Технические характеристики

Принцип действия

При подаче напряжения происходит вращение вала электропривода к положениям открыто или закрыто. При прекращении подачи напряжения вал сохраняет свое положение. Ручное управление осуществляется поворотом вала привода после вывода из зацепления редуктора при помощи рычага на корпусе привода.

Монтаж

Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 10…20 мм или квадратного сечения 10…16 мм и закрепляется с помощью универсального крепежного устройства. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или непосредственно на корпус клапана.

Сигнализация положений

Промежуточное положение определяется по механическому указателю.

Габаритный чертёж

Аналоги

AIRS SM230 изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: Belimo SM230A, BVM SM230-16, Nanotek SM230B. Модель Belimo — ближайшая по крутящему моменту (20 Нм у Belimo против 16 Нм у AIRS).

Комплектация и гарантия

• Электропривод — 1 шт.
• Монтажный кронштейн и крепёж — 1 комплект
• Паспорт изделия и инструкция по монтажу

Гарантия — 12 месяцев с даты отгрузки. Отгрузка со склада в Москве, доставка по всей России. Паспорт, сертификаты и BIM-модель — на странице товара и по запросу.
